射频同轴连接器用于射频同轴馈线系统的连接

   射频同轴连接器用于射频同轴馈线系统的连接器通称为射频同轴连接器.射频同轴连接器按连接方式分类为：螺纹式连接器，卡口式连接器，推入式连接器，推入锁紧式连接器。   常用的射频同轴连接器有SMA型、SMB型、SSMB型、N型、BNC型、TNC型等。射频同轴连接器电气性能方面包括特性阻抗、耐压、 高工作频率等因素，特性阻抗是连接器与传输系统及电缆的阻抗匹配，是选择射频同轴连接器的主要指标，阻抗不匹配会导致系统性能的很大下降。通过计算的阻抗来选择匹配的连接器，方便采购、检验及设计。利用射频同轴连接器的结构尺寸计算其阻抗值的方法，快速简便。

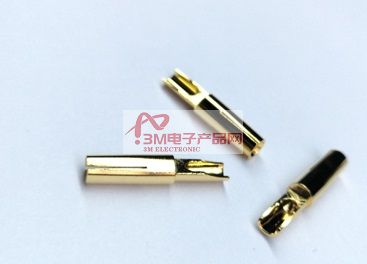

    射频同轴连接器特性阻抗的计算   射频同轴连接器的特性阻抗主要依据其外导体的内直径和内导体的外直径以及和填充的介质共同决定的。如图1所示   3.3 实例2   BNC 型连接器的特性阻抗：   BNC 型连接器使用于低功率，按特性阻抗分为50Ω和75Ω两种。不同于其它类型连接器的特点是50Ω与75Ω的内导体与外导体的尺寸一样，构成特性阻抗不同的区别在是否填充介质，也就是说有一种阻抗的连接器的填充是空气。75Ω特性阻抗的连接器没有填充介质，即空气介质（εr=1）。50Ω特性阻抗的在内外导体之间填充的是常见的聚四氟乙烯介质，εr大约在2.2-2.4之间。BNC 型连接器外导体的内直径的标称值是6.5mm，内导体的外直径是2.06-2.21mm。同样对于外导体内直径的标称值由于机加工过程所造成的±0.05mm的误差范围，这样就可以算出在有无介质条件下的BNC 型射频同轴连接器的特性阻抗。下面是有填充介质时的特性阻抗。   75Ω（填充介质为空气，εr=1）：内导体外直径为2.06mm，外导体内直径为6.45是阻抗为68.4；当两者分别是2.21mm和6.55mm时结果为65.1   50Ω（填充介质为空气，εr=2.2）：内导体外直径为2.06mm，外导体内直径为6.45是阻抗为46.2；当两者分别是2.21mm和6.55mm时结果为43.9   我们再来计算一例：   3.4 计算时的注意事项   3.4.1 内导体外直径射频同轴连接器的内导体的外直径不是指中心插针上端的直径（较细），而是下端较粗的那部分的直径。这部分的直径与插孔部分的外直径相同，测量两者之一既可，在计算时应该采用这部分的尺寸。   3.4.2 外导体内直径   一些接插件制作厂家没有给出外导体的内直径，给出的是外导体的外直径容易产生错误，因此在计算阻抗时不能采用，可以用游标卡尺进行测量。下面列出了目前部分类型射频同轴连接器的外导体的内直径，仅供大家来参考。   N螺纹式7mm；BNC卡口式6.5mm；TNC螺纹式6.5mm；SMA螺纹式4.13mm；SMB插入式3mm   参照标准（IEC169）.

---------------------------------------------------------------------------------------------------
