矩形电连接器的各个结构的重要性

矩形电连接器除了一般的性能要求外，还要求电连接器满足接触良好、工作可靠、维修方便的功能要求。那么军用矩形电连接器的结构是什么样子的呢？

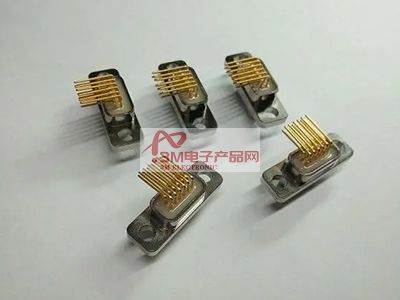

矩形电连接器结构由固定端矩形电连接器和自由端矩形电连接器组成。

连接器的基本结构部件是①接触部件；②绝缘体；③外壳(视品种而定)；④附件。

那么他们各自的作用是什么呢？下面汇成元电子连接器就来解释一下:
1.触点是军用矩形电连接器完成电气连接功能的重要部件。通常，触点对由公触点和母触点组成，并且通过母触点和公触点的插入来完成电连接。公触头是刚性部件，其形状为圆柱形(圆销)、方柱形(方销)或扁平形。公触点通常由黄铜和磷青铜制成。母触点，即插孔，是触点对的关键部分。它依靠弹性结构在插针插入时的弹性变形产生弹力与公触头形成紧密接触，完成连接。军用矩形电连接器插孔有很多种，圆柱形(开槽、缢缩)、音叉、悬臂式(纵向开槽)、折叠式(纵向开槽、9字形)、箱型(方形插孔)、双曲面钢丝弹簧插孔。

2.绝缘体 绝缘体也常被称为底座或安装板。它的作用是按照要求的位置和间距排列触头，保证触头之间以及触头与外壳之间的绝缘性能。良好的绝缘电阻、耐压和加工性能是选择加工成绝缘子的绝缘材料的基本要求。

3.外壳 是军用矩形电连接器的外壳。它为内置绝缘安装板和引脚提供机械保护，并在插头和插座插入时提供对准，从而将连接器固定到设备上。

4.配件 分为结构配件和安装配件。卡簧、定位键、定位销、导销、联结环、电缆夹、密封圈、密封垫等附件。安装附件，如螺钉、螺母、螺丝、弹簧圈等。大部分配件都有标准件和通用件。
