安费诺|Amphenol|安费诺连接器-安费诺高速背板连接器VHDM系列产品详情介绍

分类: 产业资讯

安费诺|Amphenol|安费诺连接器-安费诺高速背板连接器VHDM系列产品主要包含2种类型/类别;分别为:VHDM-HSD™高速背板连接器、VHDM®高速背板连接器.VHDM-HSD™高速背板连接器是一种高速差分信号解决方案,支持灵活地在同一个后端归整装置上整合单端信号。VHDM®高速背板连接器是一种针对单端应用进行了优化,具有设计灵活性,可支持在同一个连接器内进行差分信号传输。


------------------------------------------------------------------------------------------------

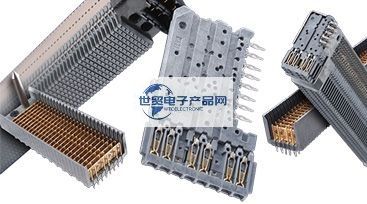

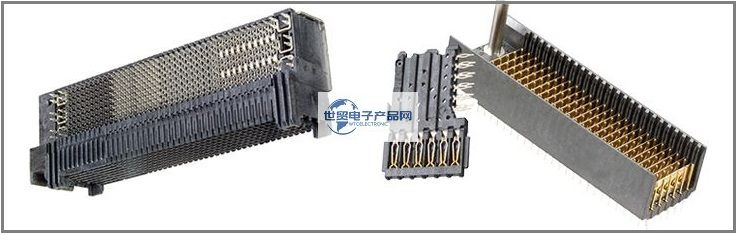

1、安费诺高速背板连接器--VHDM-HSD™高速背板连接器产品详情及特征与优点

vhdm-hsd-02 (1).jpg

特性优点
提供5、6和8排版本向后兼容配接衍生产品,支持低成本升级
2 x 2.25毫米间距数据速率高达25 Gb/s   (eHSD® 5+)
每线性英寸提供25至38个实信号支持埋入式电容(eHSD® 5+)
VHDM-HSD™背板模块提供10位和25位配置选项各种排布类型的Wafer可以整合在一根加强筋上,设计灵活度更高
采用模块化设计,可在同一个不锈钢后端归整装置(加强筋)上整合VHDM-HSD™(差分)与VHDM®(单端)垂直集成的供应链使用自动装配设备和全空化组件加工工艺,打造成本优化的解决方案
与VHDM®使用相同组件(导向装置、电源等)
支持埋入式电容(5排eHSD®)

VHDM-HSD™高速背板连接器一种高速差分信号解决方案,支持灵活地在同一个后端归整装置上整合单端信号。VHDM-HSD™ 是一种采用屏蔽设计的高密度、高速度压接式连接器系统,并且针对差分对架构进行了优化。此产品采用灵活的模块化设计,可在同一个后端归整装置上整合差分式VHDM-HSD™连接器与VHDM®连接器(单端解决方案)。eHSD®连接器不仅性能更强,而且还可支持高达25 Gbps的数据速率(eHSD®; 5+)。eHSD™产品提供5排和8排版本,并配备可识别的接口,完全向后兼容配接现有的VHDM-HSD™插槽。设计人员可以使用eHSD®来延长现有设计的寿命、降低开发成本并实现更高的传输速度。

------------------------------------------------------------------------------------------------

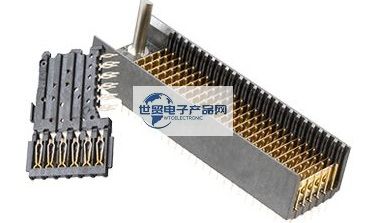

2、安费诺高速背板连接器--VHDM®高速背板连接器产品详情及特征与优点

vhdm-03 (1).jpg

特性与优点:
提供6排和8排版本
2 x 2.25毫米间距
每线性英寸提供76至101个实信号
VHDM®背板模块提供10位和25位配置选项
采用模块化设计,可在同一个不锈钢后端归整装置(加强筋)上整合单端(VHDM®) Wafer与差分(VHDM-HSD™) Wafer
与VHDM-HSD™共用组件(导向和电源模块等)
开放式插针区域版本(VHDM® L系列Wafer)可降低总体成本,而且其加强筋也兼容所有其他VHDM® Wafer类型
提供直角公头选项
VHDM® Stacker为堆叠应用提供压接式解决方案(提供6排版本)
向后兼容配接衍生产品,支持低成本升级
数据速率高达25   Gb/s
各种排布类型的Wafer可以整合在一根加强筋上,设计灵活度更高
垂直集成的供应链使用自动装配设备和全空化组件加工工艺,打造成本优化的解决方案

VHDM®高速背板连接器针对单端应用进行了优化,具有设计灵活性,可支持在同一个连接器内进行差分信号传输。安费诺VHDM®连接器提供品类丰富的模块化部件,可实现无与伦比的设计灵活性。VHDM®可与VHDM-HSD™搭配使用,以便将单端和差分信号传输集成在同一个连接器内。VHDM®衍生产品可将数据速率升级至25 Gb/s,并支持向后兼容配接,以根据需要进行扩展。凭借超过20年的市场应用以及全球数十亿的安装量,VHDM®将继续为客户提供提供久经考验的性能、设计灵活性、耐用性和可靠性。

-------------------------------------------------------------------------------------------------
