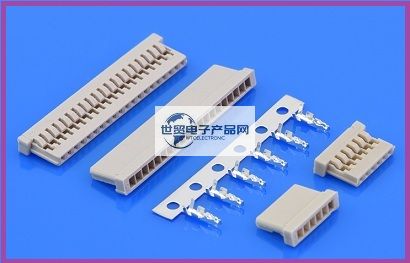

兼容/替代HRS|广濑|Hirose|广濑连接器|DF14系列连接器2P~30P|1.25mm间距WTB连接器产品是一款：1.25mm间距,低薄型压着连接器;DF14是一个直角连接器。信号可以在板之间没有空间的地方使用DF14。机载型DF14（A）具有板安装高度2.5mm。偏置型，DF14H，具有更低的外形，带有板安装高度1.6mm。间距：1.25 mm，Pin位 ：2~30P，产品颜色：白色 / 棕色，产品材质：PA66 UL94V-0 / C5191，适用线材：AWG#26~32。【3M电子产品网提供HRS|广濑|Hirose|广濑连接器|DF14系列连接器2P~30P|1.25mm间距WTB连接器插头插座替代品】。
------------------------------------------------------------------------------------------------

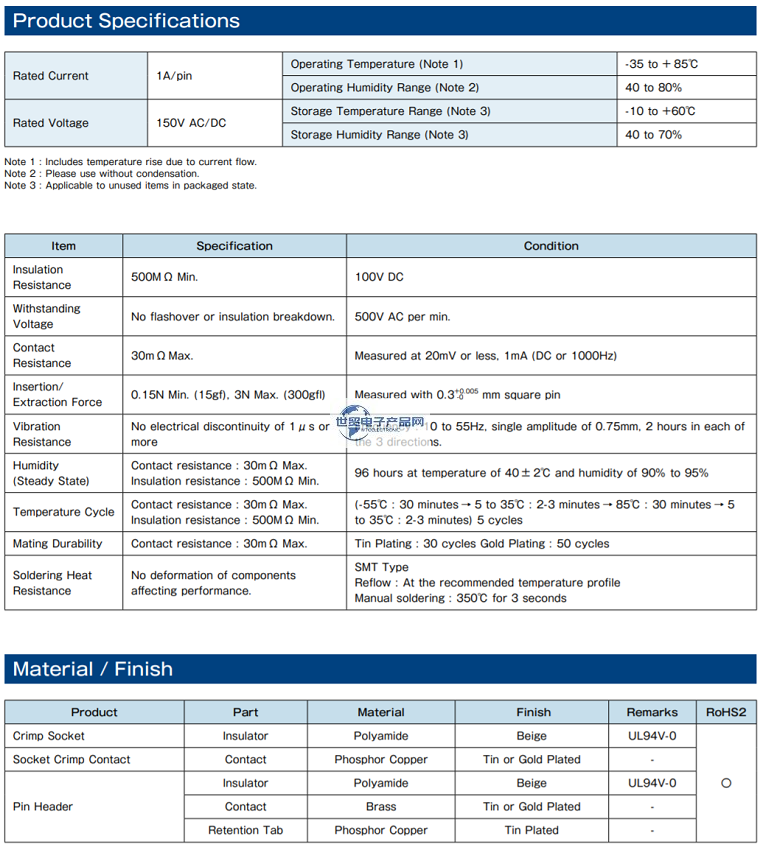

1、兼容/替代HRS|Hirose|广濑连接器|DF14系列连接器2P~30P|1.25mm间距WTB连接器插头插座产品相关规格与参数：
| 连接器类型 | 插拔次数 |
| 端子, 插座, 其他 | 30, 50 |
| 部件部分 | 接触部电镀 |
| 线束品 | 金, 锡 |
| 无, 有 | 电镀厚度 |
| 参考规格 | 0.1, 0.76, 1.0 μm |
| 安全规格 | 外壳颜色 |
| PIN数 | 米色 |
| 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 30 | 接线方法 |
| (嵌合部分)列数 | 压着 |
| 1 | 适合电线类型 |
| 安装间距 | 离散线 |
| 开口间距 | 适合电线尺寸(AWG)Min. |
| 1.25 mm | 28, 32 |
| 连接器长度(间距方向) | 适合电线尺寸(AWG)Max. |
| 4.45, 5.7, 6.95, 8.2, 9.45, 10.7, 11.95, 13.2, 14.45, 20.7, 26.95, 33.2, 39.45 mm | 26, 30 |
| 连接器宽度(纵向) | 适合电线尺寸(2mm)Min. |
| 5.8 mm | 适合电线尺寸(2mm)Max. |
| 连接器高度 | (Max.)使用温度范围 |
| 2.3 mm | 85 ℃ |
| 安装方法 | (Min.)使用温度范围 |
| 基板封装设计 | -35 ℃ |
| 基板固定的方法 | 面板安装方法 |
| 交错引线 | 开口方向 |
| 无 | 笔直 |
| 推荐底板厚度 |
