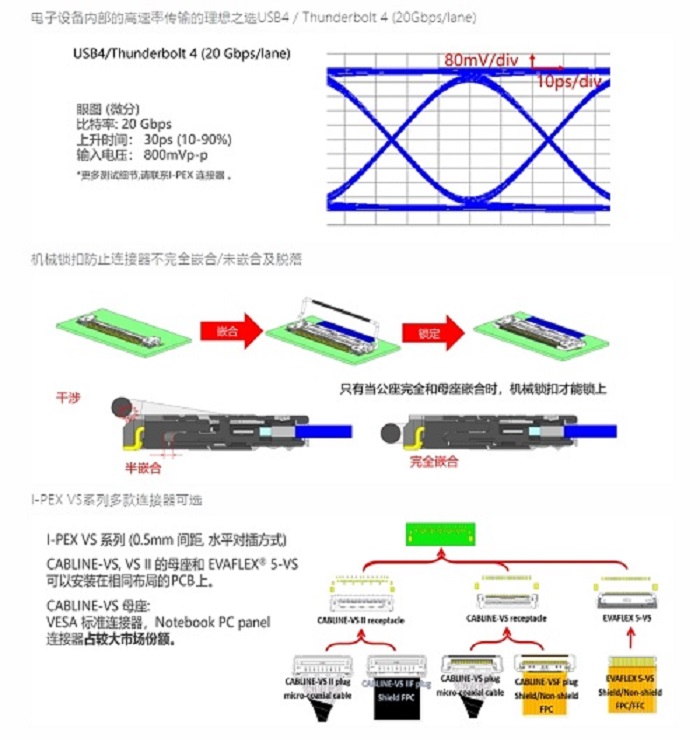

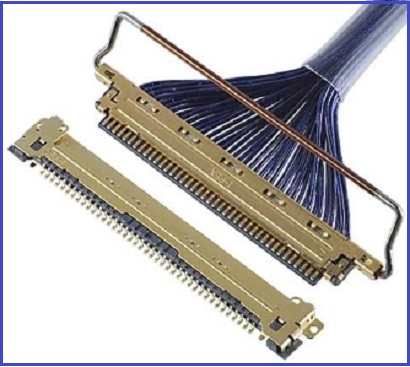

兼容/替代I-PEX|20455-030E-66 极细同轴线连接器是一款：VESA标准款连接器，适用于高速数据传输(20Gbps/lane), 机械锁扣， 0.5mm 间距,水平对插款的极细同轴线连接器，其主要特性和优点是：1、接点间距(mm): 0.500。2、Height: 1.10 Max (1.00 Nom.) 。3、可提供Pin数: 20 30 40 50。4、极细同轴线(AWG): #36 #38 #40 #42 #44 #46。5、Discrete Cable (AWG): #32 #34 #36 #38 #39 #40 #42 #44 #46。6、嵌合类型: 水平。【3M电子产品网提供HRS|广濑|Hirose|广濑连接器|FH52K-60S-0.5SH FFC/FPC连接器替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代I-PEX|20455-030E-66 极细同轴线连接器产品相关规格与参数：
| 嵌合类型 | 水平 | 联系间距 | 0.50 mm |
| 高度 | 1.10 Max (1.00 Nom.) , | 深度 | 5.80 毫米 |
| 微型同轴电缆（AWG） | #36 #38 #40 #42 #44 #46 | 分立电缆（AWG） | #32 #34 #36 #38 #39 #40 #42 #44 #46 |
| 宽度公式 | 7.55+(0.5*?p) mm | 针脚数量 | 20 30 40 50 |
| 全屏蔽 (ZenShield®) | 无 | 机械锁 | 有 |
| 额定电流 | 每个触点 0.1A AC/DC [AWG #44] / 最多 50 个触点 每个触点 0.24A AC/DC [AWG #42] / 最多 50 个触点 每个触点 0.3A AC/DC [AWG #40] / 最多 50 个触点 0. 0.3A AC/DC [AWG #40] 每个触点/最多 50 个触点 0.5A AC/DC [AWG #38] 每个触点/最多 14 个触点 0.8A AC/DC [AWG #36] 每个触点/最多 10 个触点 1.0A AC/DC [AWG #34] 每个触点/最多 6 个触点 1.0A AC/DC [AWG #32] 每个触点/最多 6 个触点 | 适用标准（仅供参考） | USB4 (20 Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi 标准 |
------------------------------------------------------------------------------------------------
2、兼容/替代I-PEX|20455-030E-66 极细同轴线连接器产品规格书：
------------------------------------------------------------------------------------------------
3、兼容/替代I-PEX|20455-030E-66 极细同轴线连接器产品料号/型号清单：
| 20455-A20E-76 | 20455-030E-76 | 20455-040E-76 | 20455-050E-76 |
------------------------------------------------------------------------------------------------
