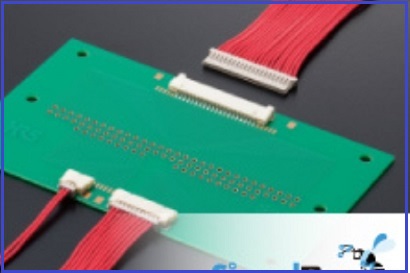

兼容/替代HRS|广濑|DF14-8S-1.25C 扁平压接连接器是一款：1.25mm 间距，扁平压接连接器。其主要特性和优点是：1. 扁平（电路板安装高度：2.5 毫米）。2. 拾取和放置安装。3. 四壁设计。【3M电子产品网提供HRS|广濑|DF14-8S-1.25C 扁平压接连接器替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代HRS|广濑|DF14-8S-1.25C 扁平压接连接器产品相关规格与参数：
| 连接器类型 | 端子,插座,其他 | 部件部分 | |
| 线束品 | 无,有 | 参考规格 | |
| 安全规格 | PIN数 | 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 30 | |
| (嵌合部分)列数 | 1 | 安装间距 | |
| 开口间距 | 1.25 mm | 连接器长度(间距方向) | 4.45, 5.7,6.95,8.2,9.45,10.7, 11.9513.2, 14.45 20.7, 26.95, 33.2, 39.45mm |
| 连接器宽度(纵向) | 5.8 mm | 连接器高度 | 2.3mm |
| 安装方法 | 基板封装设计 | ||
| 基板固定的方法 | 交错引线 | 无 | |
| 推荐底板厚度 | 开口方向 | 笔直 | |
| 插拔次数 | 30 50 | 接触部电镀 | 金,锡 |
| 电镀厚度 | 0.1, 0.76, 1.0 um | 外壳颜色 | 米色 |
| 接线方法 | 压着 | 适合电线类型 | 离散线 |
| 适合电线尺寸(AWG)Min. | 28,32 | 适合电线尺寸(AWG)Max | 26,30 |
| 适合电线尺寸(2mm)Min | 适合电线尺寸(2mm)Max | ||
| (Max)使用温度范围 | 85C | (Min.)使用温度范围 | -35C |
| 面板安装方法 |
------------------------------------------------------------------------------------------------

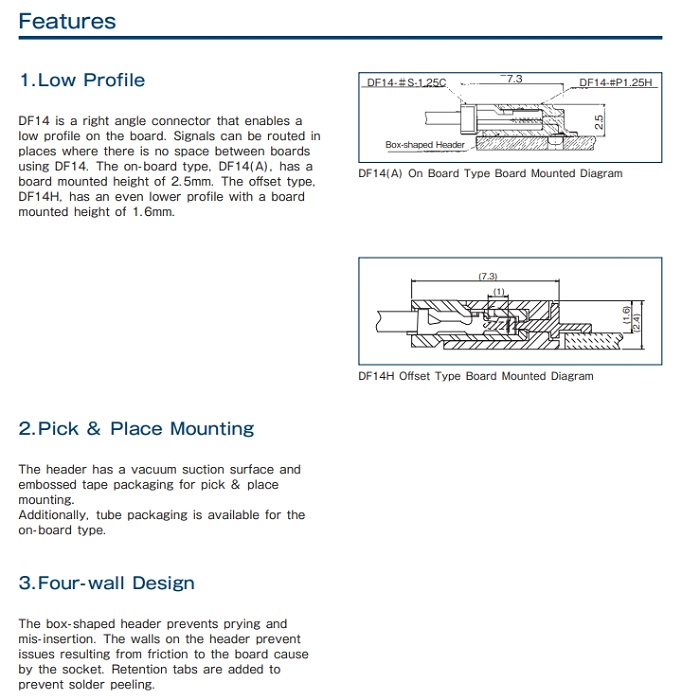

2、兼容/替代HRS|广濑|DF14-8S-1.25C 扁平压接连接器产品规格书：
------------------------------------------------------------------------------------------------
3、兼容/替代HRS|广濑|DF14-8S-1.25C 扁平压接连接器产品料号/型号清单：
| DF14-6S-1.25C | DF14-8S-1.25C | DF14-9S-1.25C | DF14-20S-1.25C | DF14H-20P-1.25H |
| DF14A- 6P-1.25H | DF14A- 8P-1.25H | DF14A- 9P-1.25H | DF14A- 20P-1.25H |
-----------------------------------------------------------------------------------------
4、FPC连接器-提供兼容HRS|广濑|DF14-8S-1.25C 扁平压接连接器替代品 此产品销售商：
3M电子产品网--代理销售提供【FPC连接器-提供兼容HRS|广濑|DF14-8S-1.25C 扁平压接连接器替代品】以及专业代理/生产/销售各种{连接器|线束|线缆产品}；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们。
①、3M电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
