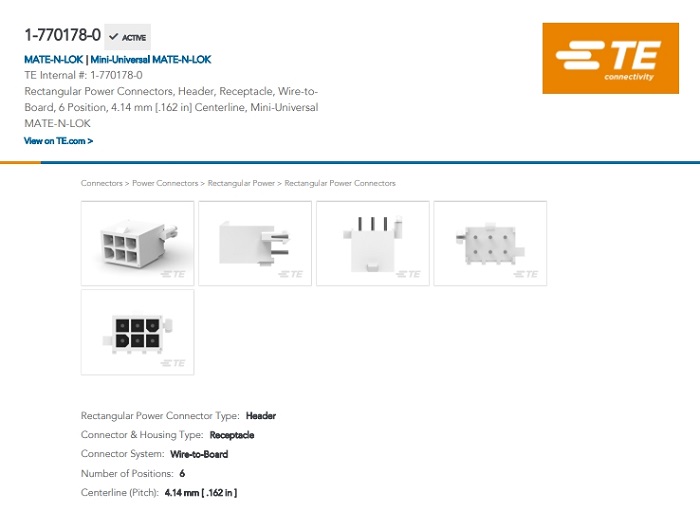

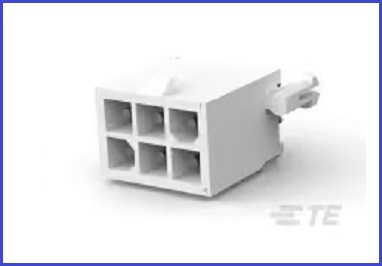

兼容/替代TE|泰科|1-770178-0 矩形接器是一款：矩形电源连接器，接头，插座，线对板，6 位置，4.14 mm [.162 in] 中心线，迷你通用 MATE-N-LOK。【3M电子产品网提供TE|泰科|1-770178-0 矩形连接器替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代TE|泰科|1-770178-0 矩形连接器产品规格特点：
| 产品类型特性 | 接头类型 : 全部带罩 |
| 矩形电源连接器类型 : 公端 | |
| 连接器和壳体类型 : 母端, 母端 | |
| 连接器系统 : 线到板 | |
| 可密封 : 否 | |
| 连接器和端子端接到 : 印刷电路板 | |
| 结构特性 | 位数 : 6 |
| PCB 安装方向 : 垂直 | |
| 电源位置数量 : 6 | |
| 信号位置数量 : 0 | |
| 行数 : 2 | |
| 电气特征 | 工作电压 (VAC): 600 |
| 工作电压 (VDC): 600 | |
| 接触件特性 | 端子接触部电镀材料 : 锡 |
| PCB 端子端接区域电镀材料厚度 : 3.81 µm [ 150 µin ] | |
| 端子额定电流（最大值） (A): 9.5 | |
| 壳体内的端子定位力 : 不带 | |
| 端子类型 : 插针 | |
| PCB 端子端接区域电镀材料 : 锡 | |
| 端子接合区域电镀材料厚度 : 3.81 – 8.89 µm [ 150 – 350 µin ] | |
| 多端子类型 : 不带 | |
| 端接特性 | 端接柱体和尾部长度 : 3.69 mm [ .145 in ] |
| PCB 端接方法 : 通孔 - 焊接 | |
| 机械附件 | 接合固定类型 : 锁定公端 |
| PCB 安装固定类型 : 板锁 | |
| PCB 安装固定 : 带有 | |
| 面板安装特性 : 不带 | |
| PCB 安装对准 : 不带 | |
| 接合对准 : 带有 | |
| 接合固定 : 带有 | |
| 接合对准类型 : 倒斜角边缘 | |
| 应力消除 : 不带 | |
| 连接器安装类型 : 板安装 | |
| 壳体特性 | 中心线（间距） : 4.14 mm [ .162 in ] |
| 壳体颜色 : 白色 | |
| 外壳材料 : 尼龙 | |
| PCB 安装固定材料 : 尼龙 | |
| 尺寸 | 产品长度 (mm): 13.97 |
| 产品宽度 (mm): 9.83 | |
| PCB 厚度（建议） : .06 mm [ 1.57 in ] | |
| 连接器高度 (mm): 13.49 | |
| 兼容的绝缘直径（最大值） : 3.2 mm [ 3.2 in ] | |
| 行间距 : 4.14 mm [ .162 in ] | |
| 使用环境 | 工作温度范围 : -55 – 105 °C [ -67 – 221 °F ] |
| 操作/应用 | 电路应用 : 电源 |
| 行业标准 | 已批准的标准 : UL E28476 |
| 机构/标准 : CSA, UL | |
| UL 阻燃性等级 : UL 94V-0 | |
| 灼热丝额定值 : 标准件 - 非灼热丝 | |
| UL 等级 : 获得认可 | |
| CSA 等级 : LR 7189, 已认证 | |
| 包装特性 | 封装数量 : 200 |
| 封装方法 : Bag |
------------------------------------------------------------------------------------------------
2、兼容/替代TE|泰科|1-770178-0 矩形连接器产品规格书：
------------------------------------------------------------------------------------------------
3、兼容/替代TE|泰科|1-770178-0 矩形连接器料号/型号清单：
| 1-770178-0 |
------------------------------------------------------------------------------------------------
