极细同轴线连接器主要用于连接通过极细同轴线的差分传输方式的模块板之间的数字信号。为了进行适当的信号传输,传输信号的中心导体需要通过连接器的端子连接到PCB板上的信号电路。电缆的外层导体需要通过连接器的金属部件-外壳而电气性连接到PCB板上。外层导体通过连接器外壳与PCB板的电气连接称为“接地”。我们公司专业代理/销售极细同轴连接器;供应I-PEX|HRS|JAE|HONDA|KEL品牌极细同轴连接器产品;所提供的极细同轴连接器产品间距从0.25mm-1.25mm;产品极数从8P-60P;适配的极细同轴线束(AWG)从34awg-46awg;我们不仅提供I-PEX|HRS|JAE|HONDA|KEL此5个品牌的所有的极细同轴连接器产品,我们还提供部分替代品这些品牌的高性价比极细同轴连接器,同时我们专业生产15年极细同轴线束互联产品.

1、什么是极细同轴线连接器和极细同轴线连接器发展的历史过程以及极细同轴线连接器的今天和未来:
 什么是极细同轴线连接器?
极细同轴线连接器主要用于连接通过极细同轴线的差分传输方式的模块板之间的数字信号。为了进行适当的信号传输,传输信号的中心导体需要通过连接器的端子连接到PCB板上的信号电路。电缆的外层导体需要通过连接器的金属部件-外壳而电气性连接到PCB板上。外层导体通过连接器外壳与PCB板的电气连接称为“接地”。
极细同轴线连接器的发展史
极细同轴线有一个提供电磁屏蔽的外部导体,使通过中心导体传输的电信号不太容易受到外部电磁波(或电磁噪声)的影响。这给了电缆高度的灵活性和高屏蔽性能。为了实现这些优势,有必要逐一处理和终接这些小电缆,这样极细同轴线就可以用作数字信号的跳线连接。在过去,由于很难生产出质量稳定的电缆,因此极细同轴线仅用于昂贵的医疗设备等少数装备中,并没有广泛应用于一般的消费电子产品。
上世纪90年代开始广泛使用的笔记本电脑配备了彩色液晶屏幕,图像质量更高,显示传输速度也更快。因此,在打开和关闭显示器时,极细同轴线成为具有的灵活性的连接方式,同时提供高速传输性能,于是它开始受到人们的关注。I-PEX率先开发了一种连接器,该连接器可以高效、稳定地连接微同轴电缆,同时创建了将这些小尺寸电缆连接到连接器的技术。1996年,I-PEX宣布了世界上个极细同轴连接器“CABLINE®I”,用于数字信号差分传输。因此,它被采用在消费型笔记本电脑上,作为使用极细同轴连接器的数字信号跳线连接。
极细同轴线连接器的今天和未来
.随着高速互联网的发展和大容量存储设备使用率的提高,高分辨率图像和视频可以更容易地在个人电脑、平板电脑和智能手机等消费产品上分享。需要在这些设备上处理的信息量急剧增加,设备的信号速度变得越来越快。当电子设备外部加入电磁噪声时,可能会对设备内部电路产生非预期的电信号,造成高性能电子元器件的故障或损伤,也可能导致电子设备的损坏。 作为CABLINE®-VS的下一代面板连接器,I-PEX还在开发一些EMC屏蔽连接器(ZenShield®),以满足各种应用和设计条件。ZenShield®连接器通过允许连接器靠近敏感的子系统(如发射/接收天线,这些子系统在高性能无线通信系统中很常见),为电路板设计人员提供了更大的灵活性。
随着数据速率的增加,服务器会使用更多的电缆组件。这些电缆组件需要将它们的尺寸最小化,以便服务器系统容易组装,同时有通畅的空气流动以保证散热。灵活性对高速和低速的内部电缆,以及小体积,低高度都有好处。极细同轴电缆与I-PEX CABLINE®系列连接器允许更高密度的互连,减少了布线和电缆组装终端的系统空间。


---------------------------------------------------------------------------------------------------

2、如何选择极细同轴线连接器?:

您是否曾困惑于该如何选择用于高速传输的极细同轴连接器?
--- 有许多因素会使选择连接器变得困难。
为了帮助您更容易的做出选择,本文提供了一些示例来说明您应该如何选择最为适合您当下应用的连接器。



你有没有遇到过以下问题,“我想选择一款极细同轴线连接器,但我该怎么做决定呢”?
您做出的决定会产生深远的影响,因为连接器是一个非常重要的电子元件,将直接影响设备的性能。
如果选择了错误的连接器,可能会导致您无法达到目标性能。



那么,有没有比较好的方法来选择极细同轴连接器呢?
如果您按照以下步骤操作,选择过程可以相对顺利的进行。

How-to-3_E.png---------------------------------------------------------------------------------------------------

①明确传输标准

不同的设备和组件遵循不同的传输标准。在选择连接器之前,请先选择要传输的信号。传输速度由传输标准决定。
② EMC 缓解措施
什么是电磁兼容(EMC)?

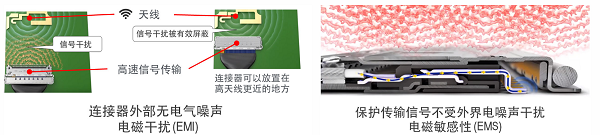

当信号被传输时,它会向周围环境(EMI)发射噪声,同时受到周围环境噪声(EMS)的影响。信号产生的这种噪声会对外围设备的性能产生不利影响。同样,当环境噪声干扰信号时,其传输也会受到不利影响。


I-PEX的ZenShield®技术有助于防止环境噪声影响连接器中的信号,并防止信号产生的噪声影响外部元件。这种屏蔽技术使您在放置其他电子元件时更加自由,并有助于实现高密度安装,这是电路板安装的趋势。


如果您遇到噪音的困扰,此处是EMC 屏蔽 (ZenShield®) 示例。

③ 必要的pin数

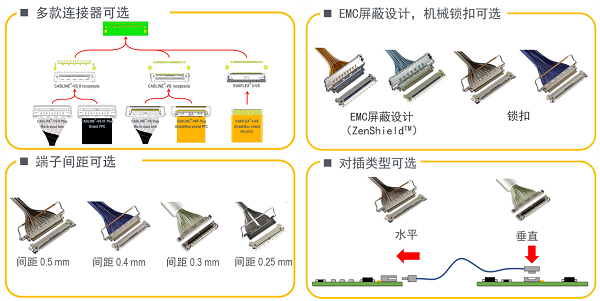

下一步是选择应用所需的pin数。选择大pin数要求连接器更大,从而在PCB上占用更多空间。这也增加了成本。
④ 连接器尺寸说明
连接器尺寸是以高度方向、间距排列方向和深度方向来表示。
其中,最常见的限制是高度和间距尺寸


为什么连接器的更大嵌合尺寸很重要?

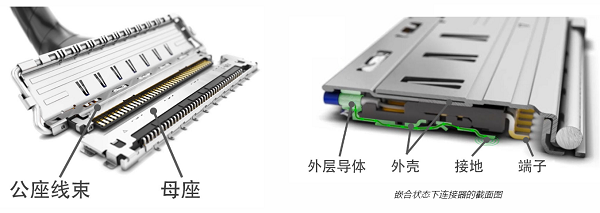

极细同轴连接器母座安装在 PCB 上,然后与公座线束嵌合。如果嵌合高度太高,则可能会干扰设备外壳,导致外壳无法按计划安装。
什么是间距?
间距是指从一个端子pin的中心到下一个端子pin中心的距离。
为什么间距很重要?
对于极细同轴线连接器,连接器的间距限制了可以使用的电缆的更大外径。


(示例 1:0.5 mm 间距 10 pin的连接器,兼容电缆外径更大 0.5 mm)。


(示例 2:0.4 mm 间距 10 pin的连接器,兼容电缆外径更大 0.4 mm)。

电缆直径越大,损耗越低,从而获得更好的传输性能。
但是,电缆直径越大也会占用更多空间,从而导致线束越厚。
⑤ 决定线缆尺寸
什么是AWG(美国线规)?
如下图所示,AWG 是一个由中心导体直径表示的数字。AWG 数越大,直径越小。


(极细同轴电缆结构图像)
想象一水通过管道。管道越宽,流经的水就越多。这同样适用于电缆。中心导体的直径越大,流经它的电流就越多。
传统观点认为,您应该始终使用较粗的电缆。但是,如前所述,与连接器一起使用的电缆尺寸也受到连接器间距的限制。

---------------------------------------------------------------------------------------------------

3、为什么 I-PEX 的极细同轴线连接器可以被广泛使用?:
 1) I-PEX 极细同轴线连接器的特点
I-PEX Connectors 是极细同轴线连接器行业的先驱, 提供适用于多种不同应用的同轴线连接器产品。I-PEX 极细同轴线连接器在 PC 平板连接器行业市场占有率名列前茅。
(CABLINE®-VS 母座 : VESA 标准连接器)

I-PEX CABLINE®-VS.png

2) I-PEX 屏蔽式连接器的特点
随着电子设备向高性能、节电、小型化发展,对高速信号的需求日益增长,低压运行的电子元器件数量越来越多,安装的电子元器件密度也越来越高。如果从外部加入电磁噪声,可能会导致器件内部电路产生不必要的电流,造成高性能电子元件的故障或损坏,也可能导致电子器件的破损。.此外,在具有无线通信功能的电子设备(如笔记本电脑、平板电脑和手机)中,设备内部产生的电磁波会增加无线通信电路的噪声,从而降低天线接收性能。
.在这种情况下,一般来说,对设备内部电磁噪声的措施是通过将电磁噪声滤波器元件并入电路和/或在元件上加一个金属屏蔽来物理地屏蔽电磁噪声。
随着安装了高密度元件的小型设备的引入,以及这些设备中高速信号的出现,必须对设备跳接处的电磁噪声采取措施。I-PEX开发了一款连接器系列,该系列连接器解决了连接器中的电磁噪声的问题,具有合适的接地结构和覆盖层,包括带金属屏蔽的信号端子尾部的安装位置 (ZenShield®)。这一解决方案被很多客户广泛采用,以防止电磁干扰,特别是在配备了Wi-Fi®、GPS、LTE等无线通信功能的高性能设备上。


---------------------------------------------------------------------------------------------------

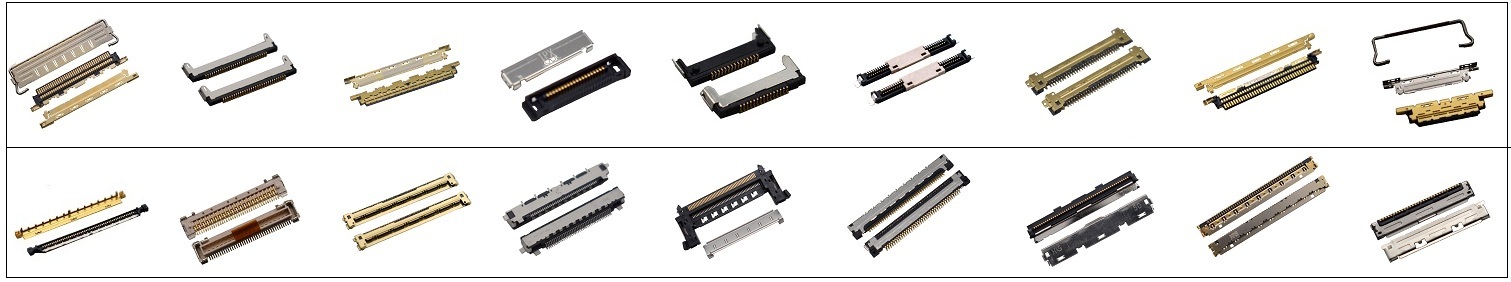

4、敝司所代理/销售以及替代品的 极细同轴线连接器 产品部分实物图片(图片仅供参考)

---------------------------------------------------------------------------------------------------
