生产I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束

分类: 线束线缆产品

I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束是由I-PEX公司生产的:全屏蔽,自带机械式锁扣,适用于高速数据传输 (20 Gbps/lane), 0.5 mm 间距,水平插拔式,CABLINE®-VS II/20847系列的极细同轴线连接器与极细同轴线(AWG): #36 #38 #40 #42 #44 #46组合而成的线束.

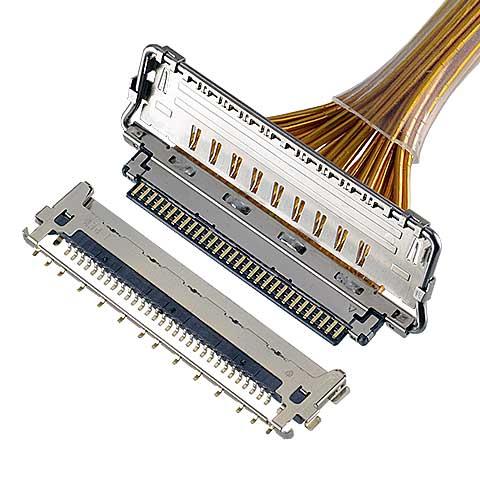

1、日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束所使用的连接器 规格与特点及图片:
全屏蔽,自带机械式锁扣,适用于高速数据传输 (20 Gbps/lane), 0.5 mm 间距,水平插拔式极细同轴线连接器
ZenShield® 的全屏蔽和多点接地设计,有效防止EMI外泄
机械式锁扣罩防止连接器不完全嵌合及脱落
高速率传输, Thunderbolt 3(20 Gbps/lane)应用的理想之选
接点间距(mm): 0.500
Height: 1.20 Max
可提供Pin数: 20 30 40
极细同轴线(AWG): #36 #38 #40 #42 #44 #46
嵌合类型: 水平


2、日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束所使用的连接器 料号/型号清单:

Part Number DescriptionPin countPart Number
PLUG FOR CABLE ASSEMBLY2020846-020T-01
3020846-030T-01
4020846-040T-01
Plug partsPLUG HOUSING2020847-020T-01
3020847-030T-01
4020847-040T-01
PLUG SHELL203427-0201
303427-0301
403427-0401
PLUG LOCK BAR ASSEMBLY2020848-020T-01
3020848-030T-01
4020848-040T-01
RECEPTACLE2020849-020E-01
3020849-030E-01
4020849-040E-01

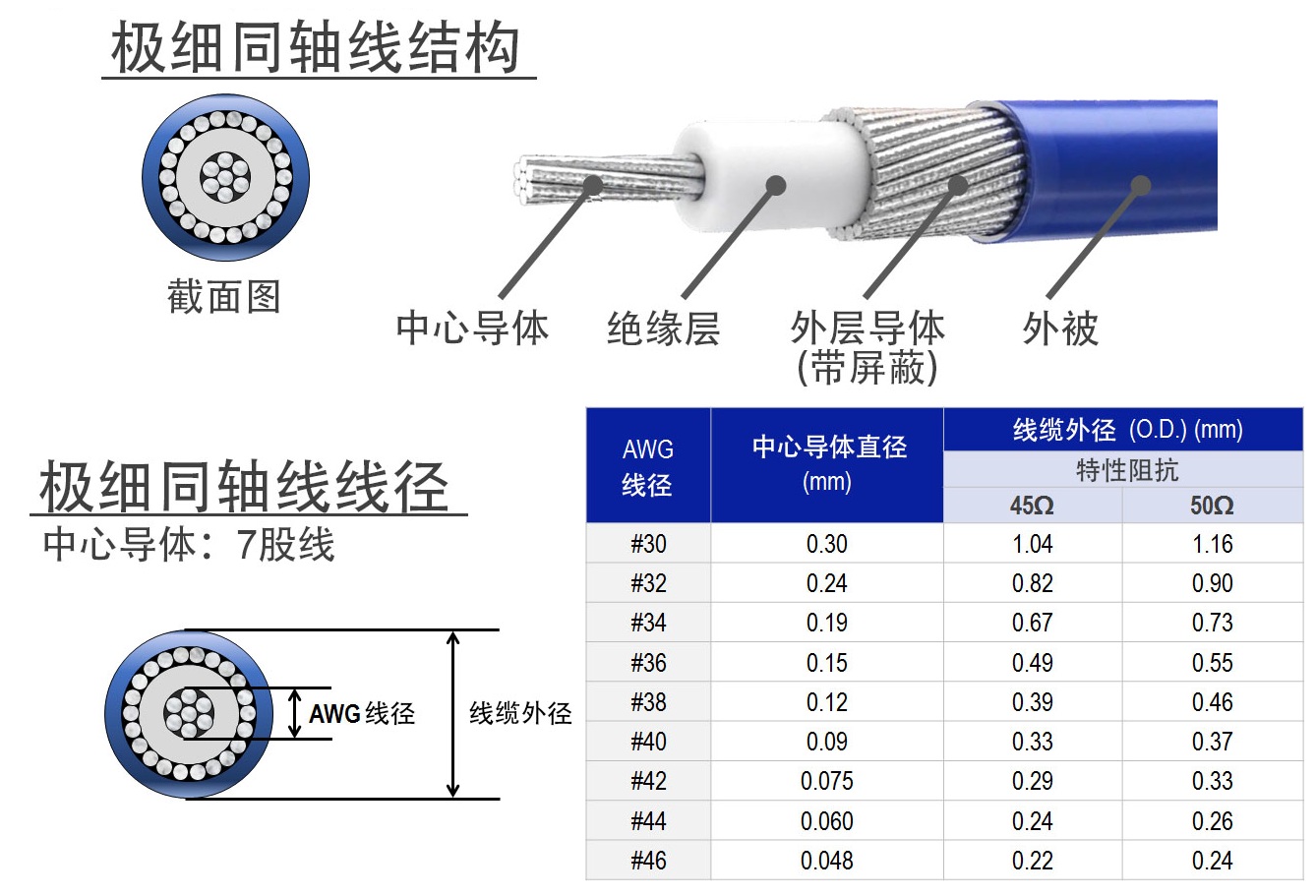

3、日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束所使用的极细同轴线 结构/线径示意参考图:2_SC.jpg

4、日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束 生产工艺流程简述

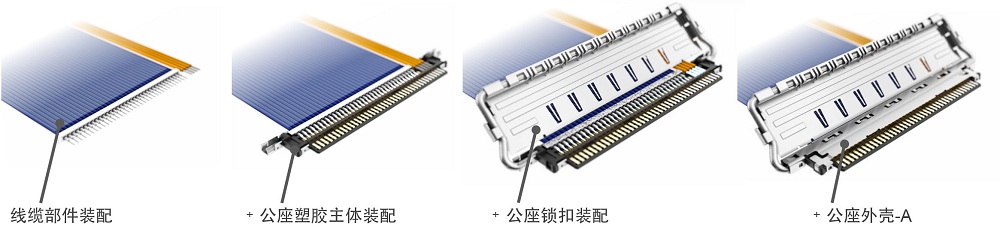

线束准备的主要过程:
8 - Gif_A.gif

4.1:准备电缆装配
4.2:将电缆组件安装到公座主体组件上,并将裸露的导线焊接到公座信号端子上
4.3:定位锁扣装配(或锁扣) 公座部件
4.4:盖上公座外壳,焊接所需的区域以完成公座线束
首先,对极细同轴线进行预处理,以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程,提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。

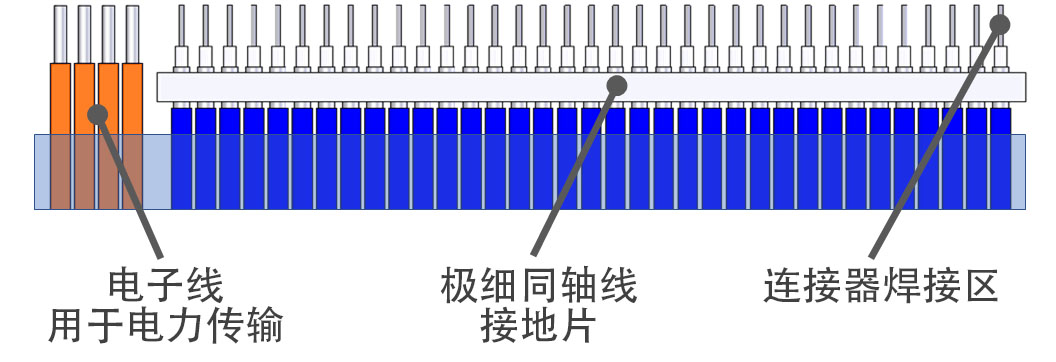

其次,将电缆外层导体焊接于连接器外壳,电缆外层导体通过连接器与PCB板电气连接,以获得良好的接地特性。

9_A sc.jpg

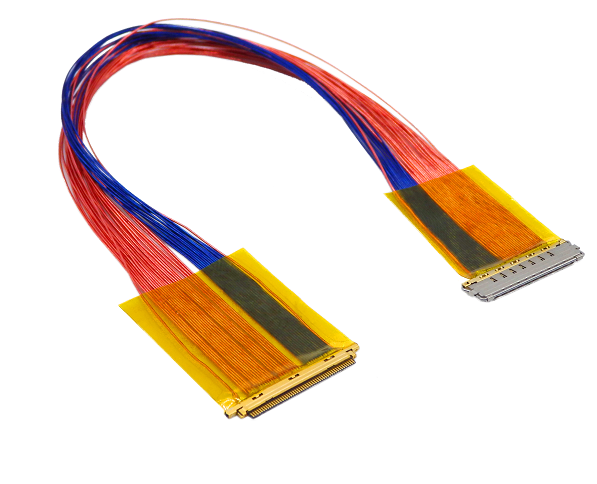

5、日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束 产品实物图片(图片仅供参考)


5、日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束 此产品生产/销售商:

3M电子产品网-生产/销售日本I-PEX|CABLINE®-VS II/20847系列|20P/30P/40P极细同轴线束以及所使用的连接器 料号/型号清单内的所有连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们。
