分类： 线束线缆产品
I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束是由I-PEX公司生产的：窄型，坚固，垂直插拔，水平出线，能够承受较大电流（AWG#34） 间距0.4 mm，耐高温，耐高湿型可选，CABLINE®-SS/20373系列的极细同轴线连接器与极细同轴线(AWG):#38 #40 #42 #44 #46组合而成的线束.

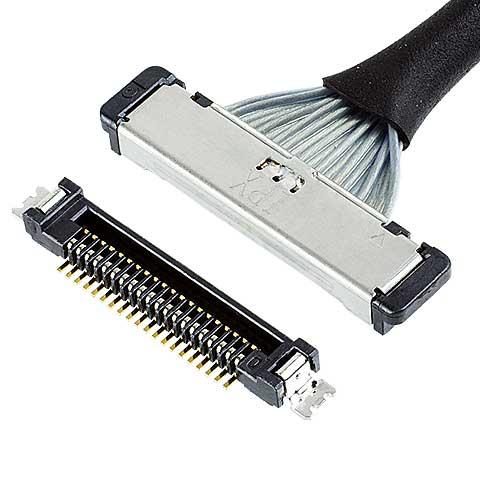

1、日本I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束所使用的连接器 规格与特点及图片：
窄型，坚固，垂直插拔，水平出线，能够承受较大电流（AWG#34） 间距0.4 mm，耐高温，耐高湿型可选
窄小型设计适于穿孔，电源供电用途用更大可配合AWG#34线缆使用
独特W-Point双触点设计，实现高接触可靠性
耐高温/高湿度(高压灭菌)可选
接点间距(mm): 0.400
Height: 1.85 Max (1.65 Nom.) ,
可提供Pin数: 10 14 20 30 32 35 40 50
极细同轴线(AWG): #38 #40 #42 #44 #46
嵌合类型: 垂直
2、日本I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束所使用的连接器 料号/型号清单：
| Part Number Description | Pin count | Part Number | |
| PLUG FOR CABLE ASSEMBLY | 10 | 20380-R10T-06 | |
| 14 | 20380-R14T-06 | ||
| 20 | 20380-R20T-06 | ||
| 30 | 20380-R30T-06 | ||
| 32 | 20380-R32T-06 | ||
| 35 | 20380-R35T-06 | ||
| 40 | 20380-R40T-16 | ||
| 50 | 20380-R50T-16 | ||
| Plug parts | PLUG HOUSING | 10 | 20373-R10T-06 |
| 14 | 20373-R14T-06 | ||
| 20 | 20373-R20T-06 | ||
| 30 | 20373-R30T-06 | ||
| 32 | 20373-R32T-06 | ||
| 35 | 20373-R35T-06 | ||
| 40 | 20373-R40T-06 | ||
| 50 | 20373-R50T-06 | ||
| PLUG METAL COVER | 10 | 2182-010-03 | |
| 14 | 2182-014-03 | ||
| 20 | 2182-020-03 | ||
| 30 | 2182-030-03 | ||
| 32 | 2182-032-03 | ||
| 35 | 2182-035-03 | ||
| 40 | 2182-040-04 | ||
| 50 | 2182-050-04 | ||
| RECEPTACLE | 10 | 20374-R10E-31 | |
| 14 | 20374-R14E-31 | ||
| 20 | 20374-R20E-31 | ||
| 30 | 20374-R30E-31 | ||
| 32 | 20374-R32E-31 | ||
| 35 | 20374-R35E-31 | ||
| 40 | 20374-R40E-31 | ||
| 50 | 20374-R50E-31 | ||
3、日本I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束所使用的极细同轴线 结构/线径示意参考图：
4、日本I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束 生产工艺流程简述：
线束准备的主要过程:
4.1:准备电缆装配
4.2:将电缆组件安装到公座主体组件上，并将裸露的导线焊接到公座信号端子上
4.3:定位锁扣装配(或锁扣) 公座部件
4.4:盖上公座外壳，焊接所需的区域以完成公座线束
首先，对极细同轴线进行预处理，以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程，提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。
其次，将电缆外层导体焊接于连接器外壳，电缆外层导体通过连接器与PCB板电气连接，以获得良好的接地特性。

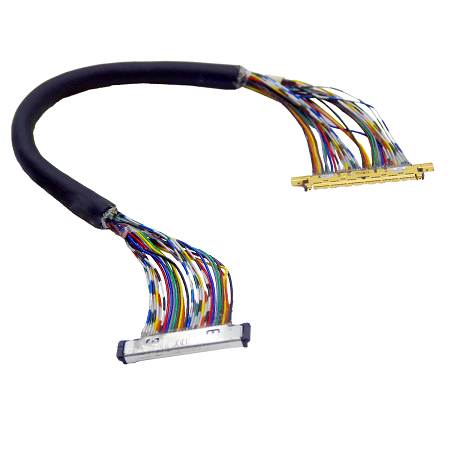

5、日本I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束 产品实物图片(图片仅供参考)：
6、日本I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束 此产品生产/销售商：
3M电子产品网-生产/销售【I-PEX|CABLINE®-SS/20373系列|10P/14P/20P/30P/32P/35P/40P/50P极细同轴线束】以及【所使用的连接器】 料号/型号清单内的所有连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们。
①、3M电子产品网是由苏州汇成元电子科技有限公司与昆山杰康富精密电子有限公司共同合资开发以及众多连接器|线束|线缆生产企业协助建立的一个生产与销售连接器|线束|线缆产品的销售平台。②、本公司提供《连接器产品》及《线束线缆产品》栏目内所有发布的 连接器|线束|线缆 产品，如有需要请联系我们！③、如贵司有《产业制造商》与《产业资讯》栏目中发布的品牌/产品内的相关资源与产品，请及时与我们联系，相互合作共赢！
