生产I-PEX|CABLINE® V/20346系列|10P/15P/20P/25P/30P/35P/40P极细同轴线束

分类: 线束线缆产品

I-PEX|CABLINE® V/20346系列|10P/15P/20P/25P/30P/35P/40P极细同轴线束是由I-PEX公司生产的:小型化且兼备摩擦力锁扣,支持USB3.1高速数据传输(5 Gbps/lane), 触点抗异物能力强,0.4 mm间距, 水平插拔方式的细线同轴连接器与极细同轴线(AWG):#40 #42 #44 #46组合而成的线束.

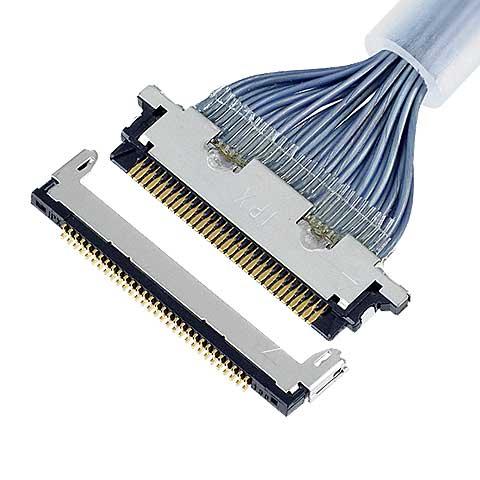

1、日本I-PEX|CABLINE® V/20346系列|10P/15P/20P/25P/30P/35P/40P极细同轴线束所使用的连接器 规格与特点及图片:
0小型化且兼备摩擦力锁扣,支持USB3.1高速数据传输(5 Gbps/lane), 触点抗异物能力强,0.4 mm间距, 水平插拔方式的细线同轴连接器
自带摩擦力锁扣方式,产品小型化设计
USB® 3.1(5 Gbps/lane)高速率传输应用的理想之选
母座端子采用音叉式设计,插入时可排除异物,导通可靠性强
接点间距(mm): 0.400
Height: 1.15 Max (1.00 Nom.) ,
可提供Pin数: 10 15 20 25 30 35 40
极细同轴线(AWG): #40 #42 #44 #46
嵌合类型: 水平


2、日本I-PEX|CABLINE® V/20346系列|10P/15P/20P/25P/30P/35P/40P极细同轴线束所使用的连接器 料号/型号清单:

Part Number DescriptionPin countPart Number
PLUG FOR CABLE ASSEMBLY1020345-010T-32R
1520345-015T-32R
2020345-020T-32R
2520345-025T-32R
3020345-030T-32R
3520345-035T-32R
4020345-040T-32R
Plug partsPLUG HOUSING1020346-010T-32R
1520346-015T-32R
2020346-020T-32R
2520346-025T-32R
3020346-030T-32R
3520346-035T-32R
4020346-040T-32R
PLUG SHELL102047-0103
152047-0153
202047-0203
252047-0253
302047-0303
352047-0353
402047-0403
RECEPTACLE1020347-310E-12R
1520347-315E-12R
2020347-320E-12R
2520347-325E-12R
3020347-330E-12R
3520347-335E-12R
4020347-340E-12R

3、日本I-PEX|CABLINE® V/20346系列|10P/15P/20P/25P/30P/35P/40P极细同轴线束所使用的极细同轴线 结构/线径示意参考图:2_SC.jpg

4、日本I-PEX|CABLINE® V/20346系列|10P/15P/20P/25P/30P/35P/40P极细同轴线束 生产工艺流程简述
线束准备的主要过程:
8 - Gif_A.gif

4.1:准备电缆装配
4.2:将电缆组件安装到公座主体组件上,并将裸露的导线焊接到公座信号端子上
4.3:定位锁扣装配(或锁扣) 公座部件
4.4:盖上公座外壳,焊接所需的区域以完成公座线束
首先,对极细同轴线进行预处理,以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程,提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。


其次,将电缆外层导体焊接于连接器外壳,电缆外层导体通过连接器与PCB板电气连接,以获得良好的接地特性。

9_A sc.jpg

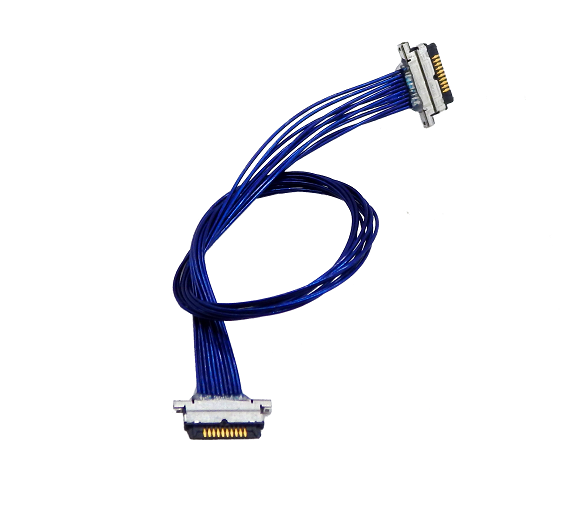

5、日本I-PEX|CABLINE® V/20346系列|10P/15P/20P/25P/30P/35P/40P极细同轴线束 产品实物图片(图片仅供参考)


---------------------------------------------------------------------------------------------------

6、日本I-PEX|CABLINE® V/20346系列|10P/15P/20P/25P/30P/35P/40P极细同轴线束 此产品生产/销售商:

3M电子产品网-生产/销售I-PEX|CABLINE® V/20346系列|10P/15P/20P/25P/30P/35P/40P极细同轴线束以及所使用的连接器 料号/型号清单内的所有连接器产品;如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案,欢迎通过下面方式联系我们。
