HRS|Hirose|广濑|DF80系列|30P/40P/50P极细同轴线束由HRS公司生产的：0.5 mm引脚间距,垂直嵌合连接器,用于细线同轴电缆的极细同轴连接器与极细同轴线(AWG):#36 #38 #40 #42 #44 #46组合而成的线束.

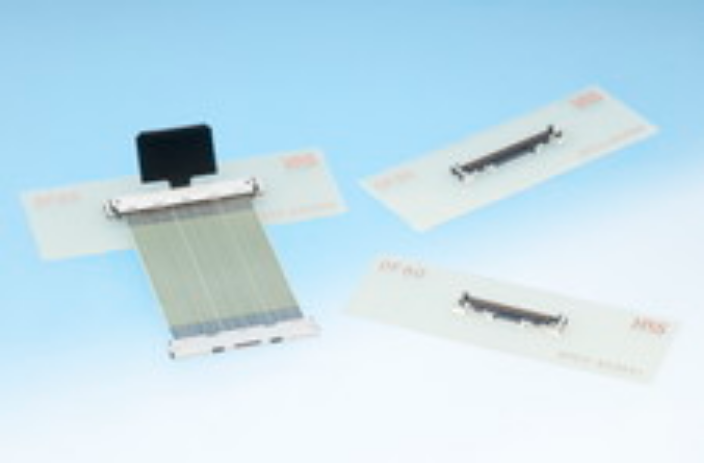

1、日本HRS|Hirose|广濑|DF80系列|30P/40P/50P极细同轴线束所使用的连接器 规格与特点及图片：
0.5 mm引脚间距，垂直嵌合连接器 ，用于细线同轴电缆
1. 支持高速连接器
2. 更大化空间
3. 卓越的嵌合操作性
4. 可靠的端子结构
5. 增强屏蔽性能
6. 耐用嵌合结构
7. 安全的锁扣系统，触感清晰带有咔哒声的装配
8. 支持拉键的结构
9. 无卤素以及通过无铅认证
2、日本HRS|Hirose|广濑|DF80系列|30P/40P/50P极细同轴线束所使用的连接器 料号/型号清单：
| 产品名称 | 系列ID | 连接器类型 | 开口间距 | 插拔次数 | 接线方法 | 适合电线类型 | 适合电线尺寸(AWG)Min. | 适合电线尺寸(AWG)Max. |
| DF80-30P-SHL | DF80 | 其他 | 焊接 | 细线同轴电缆 | ||||
| DF80-30P-SHL(52) | DF80 | 其他 | 焊接 | 细线同轴电缆 | ||||
| DF80-30S-0.5V(51) | DF80 | 插座 | 0.5 mm | 30 | 细线同轴电缆 | |||
| DF80-30S-0.5V(52) | DF80 | 插座 | 0.5 mm | 30 | 细线同轴电缆 | |||
| DF80-40P-SHL | DF80 | 其他 | 焊接 | 细线同轴电缆 | ||||
| DF80-40P-SHL(52) | DF80 | 其他 | 焊接 | 细线同轴电缆 | ||||
| DF80-40S-0.5V(51) | DF80 | 插座 | 0.5 mm | 30 | 细线同轴电缆 | |||
| DF80-40S-0.5V(52) | DF80 | 插座 | 0.5 mm | 30 | 细线同轴电缆 | |||
| DF80-50P-SHL | DF80 | 其他 | 焊接 | 细线同轴电缆 | ||||
| DF80-50P-SHL(52) | DF80 | 其他 | 焊接 | 细线同轴电缆 | ||||
| DF80-50S-0.5V(51) | DF80 | 插座 | 0.5 mm | 30 | 细线同轴电缆 | |||
| DF80-50S-0.5V(52) | DF80 | 插座 | 0.5 mm | 30 | 细线同轴电缆 | |||
| DF80D-30P-0.5SD(51) | DF80 | 插头 | 0.5 mm | 30 | 焊接 | 细线同轴电缆 | 46 | 32 |
| DF80D-30P-0.5SD(52) | DF80 | 插头 | 0.5 mm | 30 | 焊接 | 细线同轴电缆 | 46 | 32 |
| DF80D-40P-0.5SD(51) | DF80 | 插头 | 0.5 mm | 30 | 焊接 | 细线同轴电缆 | 46 | 32 |
| DF80D-40P-0.5SD(52) | DF80 | 插头 | 0.5 mm | 30 | 焊接 | 细线同轴电缆 | 46 | 32 |
| DF80D-50P-0.5SD(51) | DF80 | 插头 | 0.5 mm | 30 | 焊接 | 细线同轴电缆 | 46 | 32 |
| DF80D-50P-0.5SD(52) | DF80 | 插头 | 0.5 mm | 30 | 焊接 | 细线同轴电缆 | 46 | 32 |
| DF80J-30S-0.5V(51) | DF80 | 插座 | 0.5 mm | 500 | 细线同轴电缆 |
3、日本HRS|Hirose|广濑|DF80系列|30P/40P/50P极细同轴线束所使用的极细同轴线 结构/线径示意参考图：
4、日本HRS|Hirose|广濑|DF80系列|30P/40P/50P极细同轴线束 生产工艺流程简述：
线束准备的主要过程:
4.1:准备电缆装配
4.2:将电缆组件安装到公座主体组件上，并将裸露的导线焊接到公座信号端子上
4.3:定位锁扣装配(或锁扣) 公座部件
4.4:盖上公座外壳，焊接所需的区域以完成公座线束
首先，对极细同轴线进行预处理，以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程，提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。
其次，将电缆外层导体焊接于连接器外壳，电缆外层导体通过连接器与PCB板电气连接，以获得良好的接地特性。

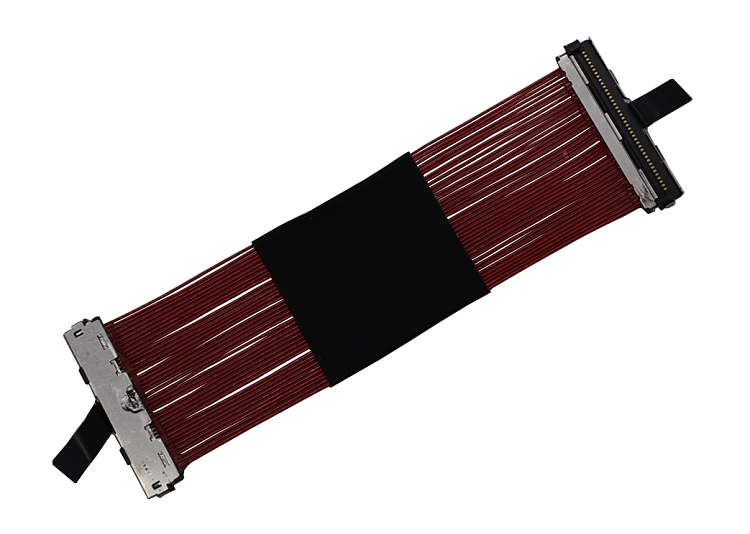

5、日本HRS|Hirose|广濑|DF80系列|30P/40P/50P极细同轴线束 产品实物图片(图片仅供参考)：
---------------------------------------------------------------------------------------------------
6、日本HRS|Hirose|广濑|DF80系列|30P/40P/50P极细同轴线束 此产品生产/销售商：
