生产HRS|Hirose|广濑|FX16系列|21P/30P/31P/41P/51P极细同轴线束

HRS|Hirose|广濑|FX16系列|21P/30P/31P/41P/51P极细同轴线束由HRS公司生产的：0.5mm间距、新一代高速传输用板对线的细线同轴连接器与极细同轴线(AWG):#36 #38 #40 #42 #44 #46组合而成的线束.

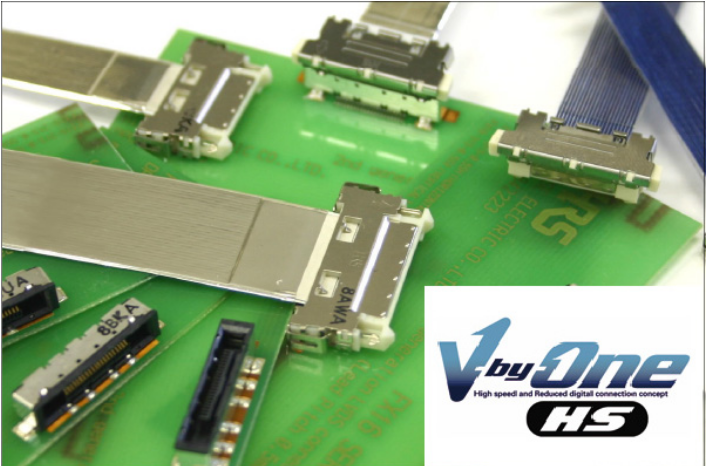

1、日本HRS|Hirose|广濑|FX16系列|21P/30P/31P/41P/51P极细同轴线束所使用的连接器 规格与特点及图片：

0.5mm间距、新一代高速传输用板对线连接器
1. 支持新一代高速传输
2. 支持V-by-One®HS连接器
3. 易于FFC线束作业的Flip lock线束构造（已获得专利）

2、日本HRS|Hirose|广濑|FX16系列|21P/30P/31P/41P/51P极细同轴线束所使用的连接器 料号/型号清单：

3、日本HRS|Hirose|广濑|FX16系列|21P/30P/31P/41P/51P极细同轴线束所使用的极细同轴线 结构/线径示意参考图：

4、日本HRS|Hirose|广濑|FX16系列|21P/30P/31P/41P/51P极细同轴线束 生产工艺流程简述：
线束准备的主要过程:

4.1:准备电缆装配
4.2:将电缆组件安装到公座主体组件上，并将裸露的导线焊接到公座信号端子上
4.3:定位锁扣装配(或锁扣) 公座部件
4.4:盖上公座外壳，焊接所需的区域以完成公座线束
首先，对极细同轴线进行预处理，以便于线束装配。经过预处理的电缆称为电缆组件。这种预处理简化了连接器的电缆焊接过程，提高了公座线束质量的稳定性。这是在电缆被焊接到连接器之前完成的。

其次，将电缆外层导体焊接于连接器外壳，电缆外层导体通过连接器与PCB板电气连接，以获得良好的接地特性。

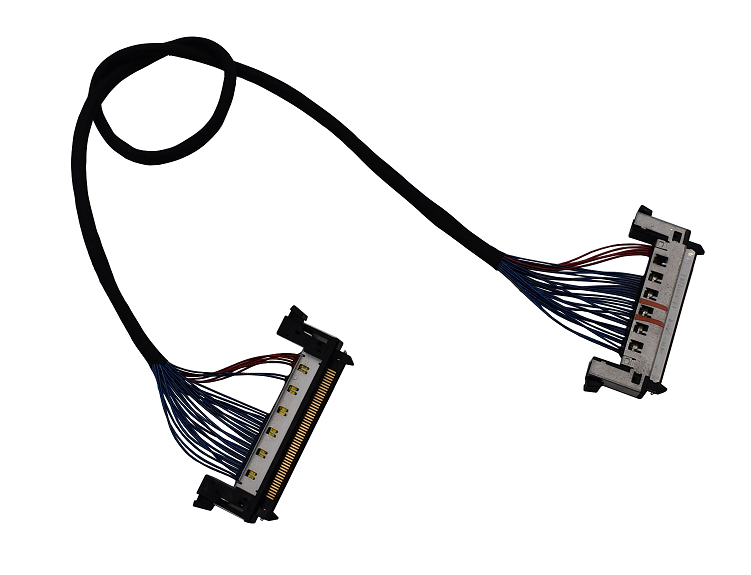

5、日本HRS|Hirose|广濑|FX16系列|21P/30P/31P/41P/51P极细同轴线束 产品实物图片(图片仅供参考)：

---------------------------------------------------------------------------------------------------

6、日本HRS|Hirose|广濑|FX16系列|21P/30P/31P/41P/51P极细同轴线束 此产品生产/销售商：

3M电子产品网-生产/销售【HRS|Hirose|广濑|FX16系列|21P/30P/31P/41P/51P极细同轴线束】以及【所使用的连接器】 料号/型号清单内的所有连接器产品；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们.
