微波射频连接器(常用SMA,3.5mm,K 2.92mm,2.4mm,V 1.85mm,1mm连接器介绍)

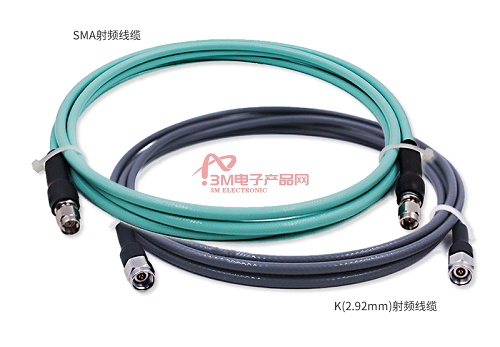

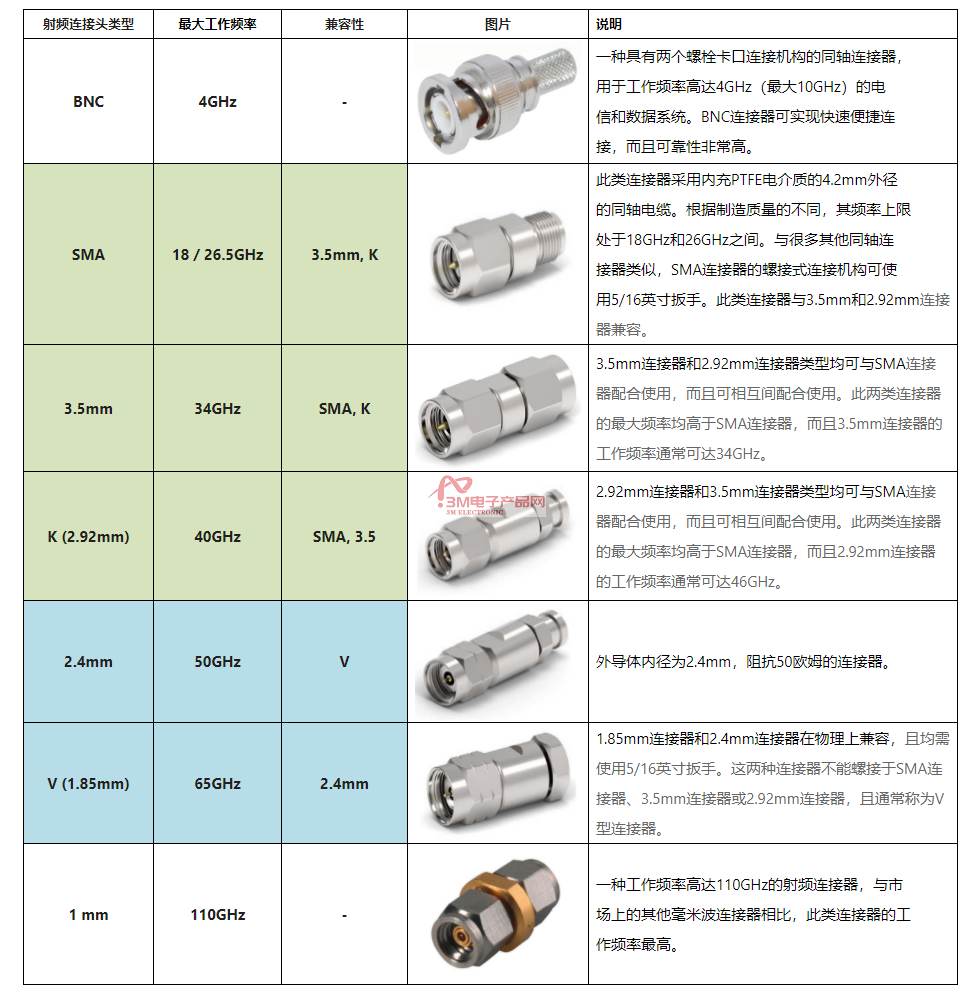

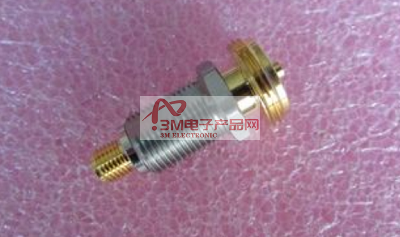

 在进行高速射频信号测量时，所获得的性能部分取决于所使用的仪器，以及如何与仪器连接的射频线缆和连接头。例如将光电接收机、光电探测器等的公头连接器直接连接到误码仪、示波器等仪器的母头连接器上。需要使用相应的射频线缆和接头及适配器，则须确保它是满足频率要求范围设计的。下表列出了常见的连接器、它们的最高频率限制和匹配兼容性。如果使用中间同轴电缆，请选择较短的电缆，以尽量减少损耗，并验证其带宽额定是否足够。

测试测量应用中，经常会纠结仪器设备上的接口能不能连接这个探头或是仪器，是否是使用SMA接口还是2.92接口等等问题。以下简要介绍SMA、3.5mm、2.92mm、2.4mm等射频连接器接口的区别。

SMA连接器:

　　SMA 型射频同轴连接器是Bendix公司和Omni-Spectra公司在上世纪50年代末期作为OSM连接器设计的，是当时最常用的射频/微波连接器之一。最初，SMA连接器设计用于0.141″半硬同轴电缆，以及军事工业中作为微波应用的精密连接器，采用聚四氟乙烯介质填充。在当时的条件下，由于SMA连接器的体积小、能在较高的频率(配接半硬电缆的频率范围为DC～18GHz;配接柔软电缆时为DC～12.4GHz)下工作，很快得到普及。甚至后来发展起来的毫米波连接器(如3.5mm、2.92mm)也考虑与其机械兼容的问题。

3.5mm连接器：

　　3.5mm连接器是外导体内径为3.5mm，特性阻抗为50Ω，连接机构为1/4-36UNS-2英制螺纹的连接器。 上世纪70年代中期，由美国Hewlett-Packard和Amphenol公司(主要是由HP公司研制的，早期的生产在Amphenol公司进行)推出了3.5mm连接器，工作频率可达33GHz，这是最早的可用到毫米波段的一种射频同轴连接器。与SMA连接器(包括Southwest Microwave的“Super SMA”)的一个明显的区别是：3.5mm采用空气介质。

　　3.5mm连接器的外导体较SMA连接器厚，机械强度好于SMA连接器。所以不仅电气性能优于SMA连接器，而且机械耐久性、性能的可重复性均高于SMA连接器，因此较适合于测试行业使用。

2.92mm连接器：

　　2.92mm连接器(一些厂家称这种连接器为2.9mm或者K型连接器，也有一些厂家称之为SMK、KMC、WMP4连接器等)是外导体内径为2.92mm、特性阻抗为50Ω、连接机构为1/4-36UNS-2英制螺纹的射频同轴连接器。其结构与3.5mm连接器相似，只不过更小一些。

　　1983年，Wiltron公司William.Old.Field高级工程师在总结和克服先前推出的毫米波连接器的基础上，研制出一种新型的2.92mm/K型连接器(K型连接器是Wiltron公司的商标),其内导体直径为1.27mm，可与SMA和3.5连接器相插合。2.92mm连接器在DC～46GHz频带范围内，具有良好的电性能，且能与SMA连接器、3.5mm连接器机械兼容，很快地被广大制造商认可，成为国际上应用最为广泛的毫米波连接器之一。

2.4mm连接器：

　 外导体内径为2.4mm，阻抗50欧姆的连接器,与2.4mm连接器之间机械兼容的，就是1.85mm连接器，是外导体内径为1.85mm，两者阻抗均为50欧姆。它们内径尺寸小，所以工作频率更高，标称频率分别可达50GHz和67GHz。他们绝不能与2.92mm，3.5mm或者SMA连接器互相连接，否则直接带来连接器损坏的后果。

      随着毫米波技术和高速通信技术的迅猛发展，SMA，2.92mm，2.4mm和1.85mm连接器越来越广泛使用于军工，航天，光电等领域，与GPPO，GPO等连接器组合使用的应用也越来越多。

---------------------------------------------------------------------------------------------------
