一、射频连接器命名方法
通用射频连接器的型号由主称代号和结构形式代号两部分组成,中间用短横线“-”隔开。其它需说明的情况可在详细轨范中作出规定,并用短横线与结构形式代号隔开。
二、射频连接器代号说明

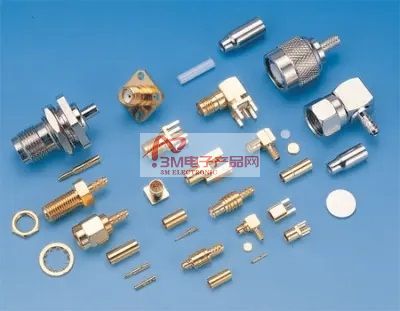

17种外形代号介绍
N型:外导体内径为7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺纹式射频同轴连接器。(IEC169-16)
BNC型:外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的卡口锁定式射频同轴连接器。(IEC169-8)
TNC型:外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-17)
SMA型:外导体内径为4.13mm(0.163英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-15)
SMB型:外导体内径为3mm(0.12英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。(IEC169-10)
SMC型:外导体内径为3mm(0.12英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-9)
SSMA型:外导体内径为2.79mm(0.11英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-18)
SSMB型:外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。(IEC169-19)
SSMC型:外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-20)
SC型(SC-A和SC-B型):外导体内径为9.5mm(0.374英寸)、特性阻抗50Ω的螺纹式(两种型号有不同类型连接螺纹)射频同轴连接器。(IEC169-21)
APC7型:外导体内径为7mm(0.276英寸)、特性阻抗50Ω的精密中型射频同轴连接器。(IEC457-2)
APC3.5型:外导体内径为3.5mm(0.138英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-23)
K型:外导体内径为2.92mm(0.115英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
OS-50型:外导体内径为2.4mm(0.095英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
F型:特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。(IEC169-24)
E型:特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。(IEC169-27)
L型:公制螺纹式射频同轴连接器,螺纹连接尺寸在“L”后用阿拉伯数字表示。
---------------------------------------------------------------------------------------------------
