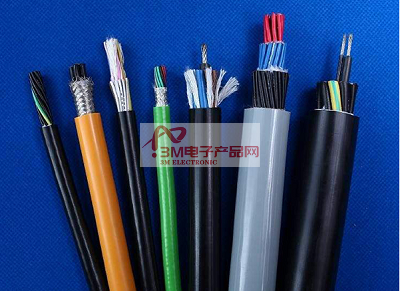

大家都知道电缆里的几根电线颜色不一样。这些颜色是干什么用的?下面是来告诉大家电缆上的颜色是什么意思。
电缆外皮颜色.电缆导体外皮颜色的规定:
国家标准:黄、绿、红、蓝代表美国广播公司
1.根据电线颜色标记电路时
1.1黑色:设备内部接线。1.2棕色:DC电路正极。
1.3红色:三相电路和c相;
半导体三极管的集电极;
半导体二极管、整流二极管或晶闸管的阴极。
1.4黄色:三相电路; a期
半导体三极管的基极;
晶闸管和双向晶闸管的控制电极。
1.5绿色:三相电路二期
1.6蓝色:DC电路负极;
半导体三极管的发射极;
半导体二极管、整流二极管或晶闸管的阳极。
1.7浅蓝色:三相电路;零线或中线
直流电路的接地中线。
1.8白色:三端双向可控硅开关主电极;
无特定颜色的半导体电路。
1.9黄绿色(每种颜色宽约15~100 mm,交替附着);接地线为了安全。
1.10红黑并联:交流电路采用双芯线或绞线连接。
2.当依电路选择电线颜色时,
2.1 三相电路交易所
a期:黄色;
b阶段:绿色;
c相:红色;
零线或中性线,浅蓝色;
安全接地线:黄色和绿色。
2.2双芯线或绞线连接的交流电路:红黑并联。
2.3 DC电路
正极:棕色;
负极:蓝色;
中线:浅蓝色接地。
2.4半导体电路的半导体晶体管
收藏家:红色;
基础:黄色;
发射器:蓝色。
半导体二极管和整流二极管
阳极:蓝;
阴极:红色。
晶闸管控制的
阳极:蓝;
控制电极:黄色;
阴极:红色。
双向晶闸管
控制电极:黄色;
主电极:白色。
2.5整个装置和设备的内部接线一般建议:黑色;
半导体电路:白色;
如有混淆:允许选择指定颜色以外的其他颜色(如橙色、紫色、灰色、绿色和蓝色、玫红色等。).
2.6具体标注颜色时,如果一根导线上可以标注两种或两种以上的颜色,则应根据线路的具体情况和依电路需要表达的意思来确定颜色.
---------------------------------------------------------------------------------------------------
