Y50EX系列圆形电连接器本身的电气参数是选择圆形电连接器先要考虑的,还包括Y50EX系列圆形电连接器的参数和机械参数。
电气参数:
1.额定电压:又称工作电压,主要取决于圆形电连接器所用的绝缘材料和触头对之间的间距。当一些元件或设备低于其额定电压时,它们不能执行其功能。
2.额定电流:也叫工作电流,与额定电压相同。当额定电流低于额定电流时,圆形电连接器可以正常工作。在圆形电连接器的设计过程中,圆形电连接器的热设计用于满足额定电流要求,因为当电流流过接触对时,接触对会由于导体电阻和接触电阻而发热。当加热超过限度时,圆形电连接器的绝缘将被破坏,接触将软化表面涂层,从而导致故障。因此,其额定电流实际上限制了圆形电连接器内部的温升不超过设计的规定值。所以多芯圆形电连接器要减量使用,芯数越多,减量越大。
3.接触电阻:接触电阻是指两个接触导体在接触部位产生的电阻。圆形电连接器的接触电阻是指接触对电阻,包括接触电阻和接触对导体电阻。
4.屏蔽:在现代电气电子设备中,元器件及其相关功能的密度与日俱增,对电磁干扰提出了严格的限制。
参数:
1.绝缘电阻:是指在圆形电连接器的绝缘部分施加电压,使绝缘部分的带电表面产生漏电流而呈现的电阻值。主要受保温材料、温度、湿度、污垢等因素影响。
2.耐受电压:指触头对相互绝缘的部分或绝缘部分与地在规定时间内所能承受的临界电压,高于额定电压,不引起击穿。它主要受接触距离和爬电距离的几何形状、绝缘体材料、环境温度和湿度以及大气压力的影响。
3.可燃性:圆形电连接器不仅要防止引燃,而且一旦引燃,要在短时间内自动熄灭。
机械参数:
1.单脚分离力和总分离力:接触压力是圆形电连接器中的一个重要指标,它直接影响接触电阻和接触副的磨损。
2.机械寿命:圆形电连接器的寿命是指插拔寿命,一般为500~1000次。
3.接触对和针孔的数量:一是可以根据电路的要求选择接触对的数量,同时要考虑连接器的大小和总的分离力。
4.抗振动、冲击和碰撞:主要考虑在规定的频率和加速度条件下,圆形电连接器接触对在振动、冲击和碰撞过程中的电气连续性。

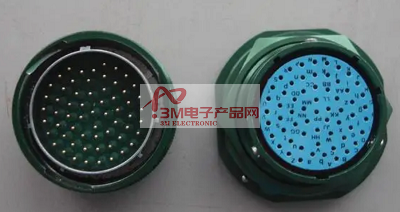

5.连接方式:圆形电连接器一般由插头和插座组成,其中插头又称为自由端圆形电连接器,插座又称为固定端圆形电连接器。电路的接通和断开是通过插头和插座的插拔来实现的,因此产生了插头和插座的多种连接方式。对于圆形电连接器,主要有螺纹连接、卡口连接和大理石连接。
6.端接方式:端接方式是指圆形电连接器的触点对与电线或电缆的连接方式。选择合理的端接方式和正确使用端接技术也是使用和选择圆形电连接器的一个重要方面。
---------------------------------------------------------------------------------------------------
