如何选择极细同轴线连接器？

极细同轴线连接器主要用于连接通过极细同轴线的差分传输方式的模块板之间的数字信号。为了进行适当的信号传输，传输信号的中心导体需要通过连接器的端子连接到PCB板上的信号电路。电缆的外层导体需要通过连接器的金属部件-外壳而电气性连接到PCB板上。外层导体通过连接器外壳与PCB板的电气连接称为“接地”.

1、如何选择极细同轴线连接器？ ：

您是否曾困惑于该如何选择用于高速传输的极细同轴连接器？
--- 有许多因素会使选择连接器变得困难。
为了帮助您更容易的做出选择，本文提供了一些示例来说明您应该如何选择最为适合您当下应用的连接器。

你有没有遇到过以下问题，“我想选择一款极细同轴线连接器，但我该怎么做决定呢”？
您做出的决定会产生深远的影响，因为连接器是一个非常重要的电子元件，将直接影响设备的性能。
如果选择了错误的连接器，可能会导致您无法达到目标性能。

那么，有没有比较好的方法来选择极细同轴连接器呢？

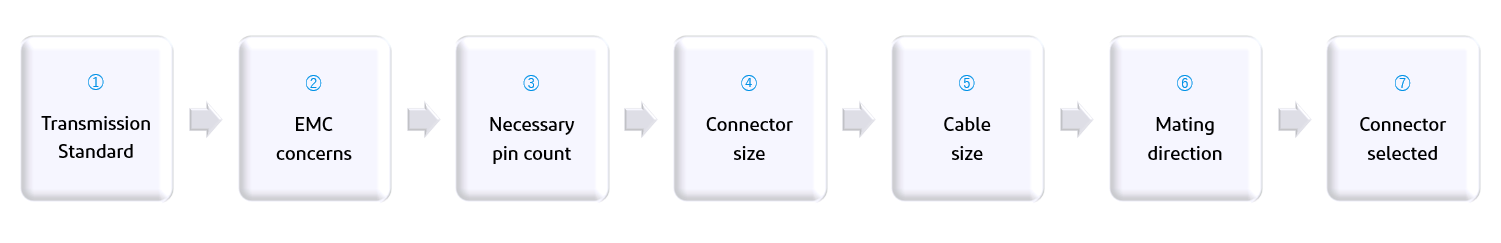

如果您按照以下步骤操作，选择过程可以相对顺利的进行。

①明确传输标准
不同的设备和组件遵循不同的传输标准。在选择连接器之前，请先选择要传输的信号。传输速度由传输标准决定。
② EMC 缓解措施
什么是电磁兼容（EMC）？

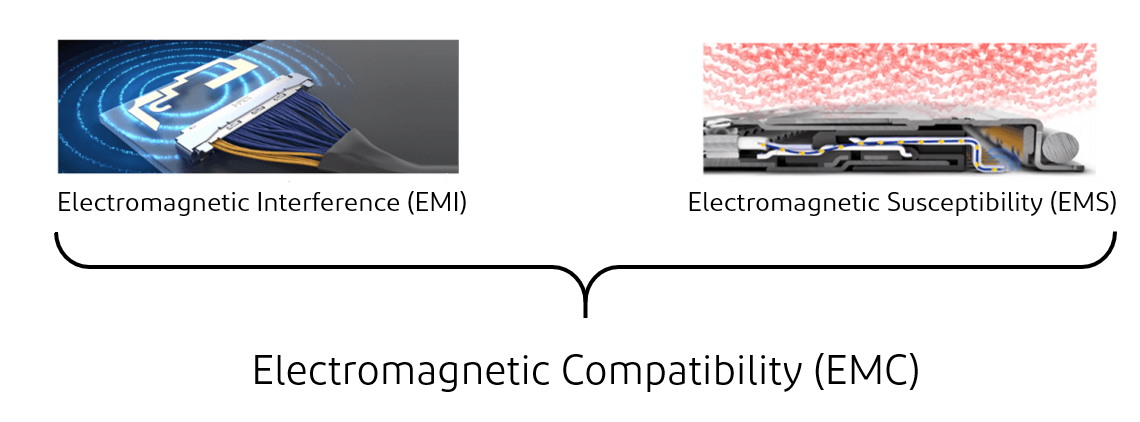

当信号被传输时，它会向周围环境（EMI）发射噪声，同时受到周围环境噪声（EMS）的影响。信号产生的这种噪声会对外围设备的性能产生不利影响。同样，当环境噪声干扰信号时，其传输也会受到不利影响。

I-PEX的ZenShield®技术有助于防止环境噪声影响连接器中的信号，并防止信号产生的噪声影响外部元件。这种屏蔽技术使您在放置其他电子元件时更加自由，并有助于实现高密度安装，这是电路板安装的趋势。

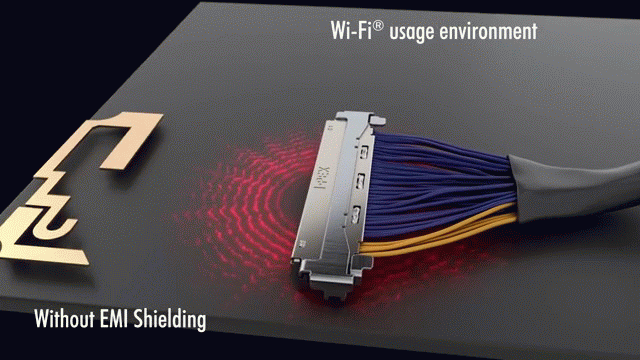

如果您遇到噪音的困扰，此处是EMC 屏蔽 （ZenShield®） 示例。

③ 必要的pin数
下一步是选择应用所需的pin数。选择大pin数要求连接器更大，从而在PCB上占用更多空间。这也增加了成本。
④ 连接器尺寸说明

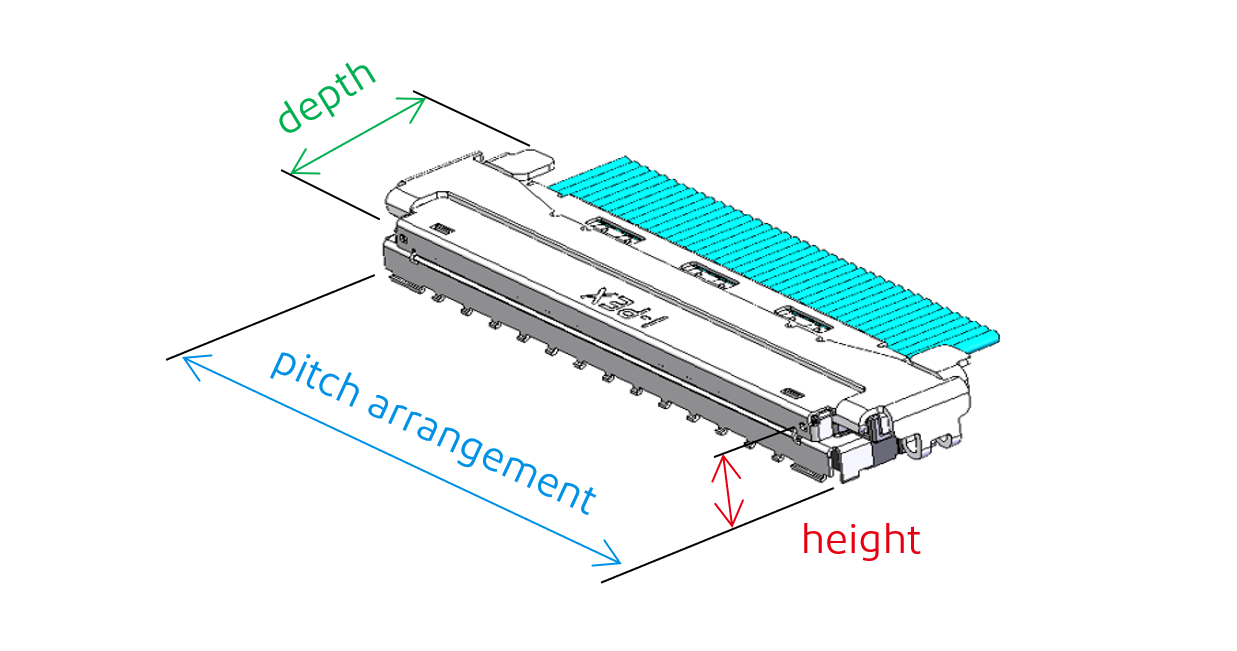

连接器尺寸是以高度方向、间距排列方向和深度方向来表示。
其中，最常见的限制是高度和间距尺寸

为什么连接器的更大嵌合尺寸很重要？

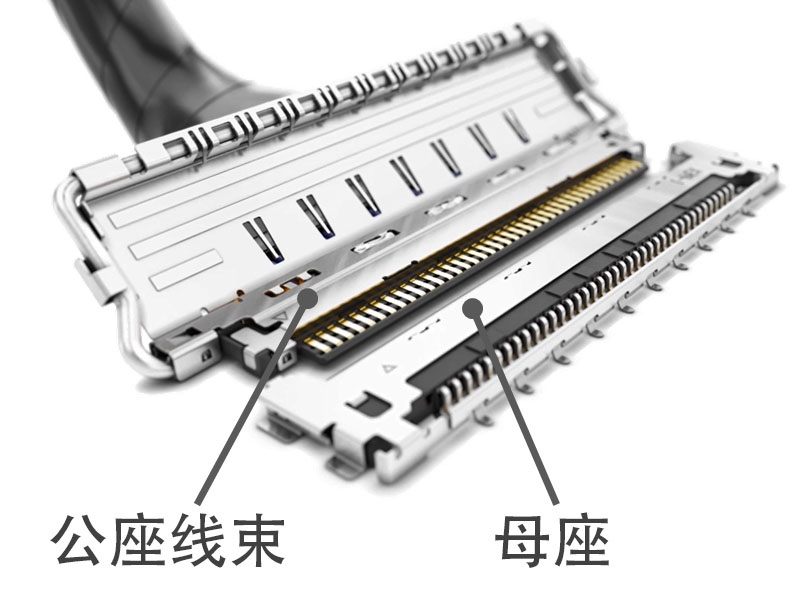

极细同轴连接器母座安装在 PCB 上，然后与公座线束嵌合。如果嵌合高度太高，则可能会干扰设备外壳，导致外壳无法按计划安装。
什么是间距？
间距是指从一个端子pin的中心到下一个端子pin中心的距离。
为什么间距很重要？
对于极细同轴线连接器，连接器的间距限制了可以使用的电缆的更大外径。

(示例 1：0.5 mm 间距 10 pin的连接器，兼容电缆外径更大 0.5 mm)。

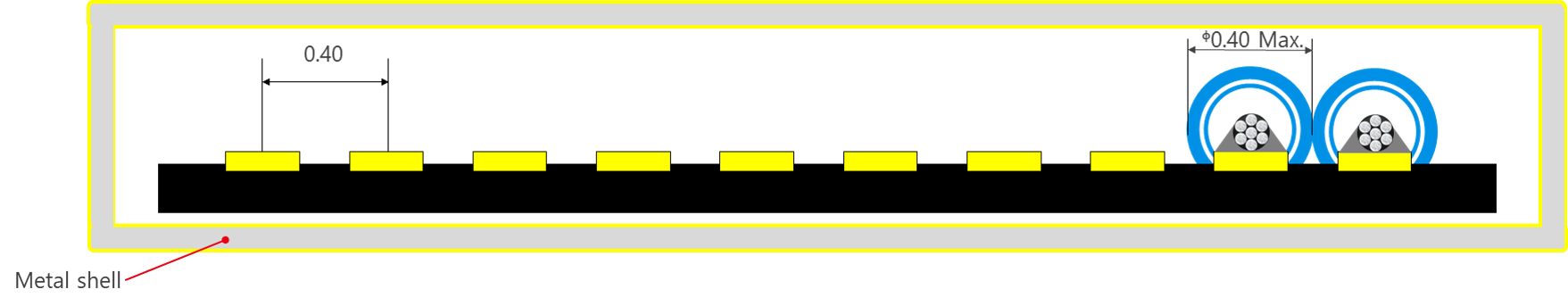

(示例 2：0.4 mm 间距 10 pin的连接器，兼容电缆外径更大 0.4 mm)。

电缆直径越大，损耗越低，从而获得更好的传输性能。
但是，电缆直径越大也会占用更多空间，从而导致线束越厚。
⑤ 决定线缆尺寸
什么是AWG（美国线规）？
如下图所示，AWG 是一个由中心导体直径表示的数字。AWG 数越大，直径越小。

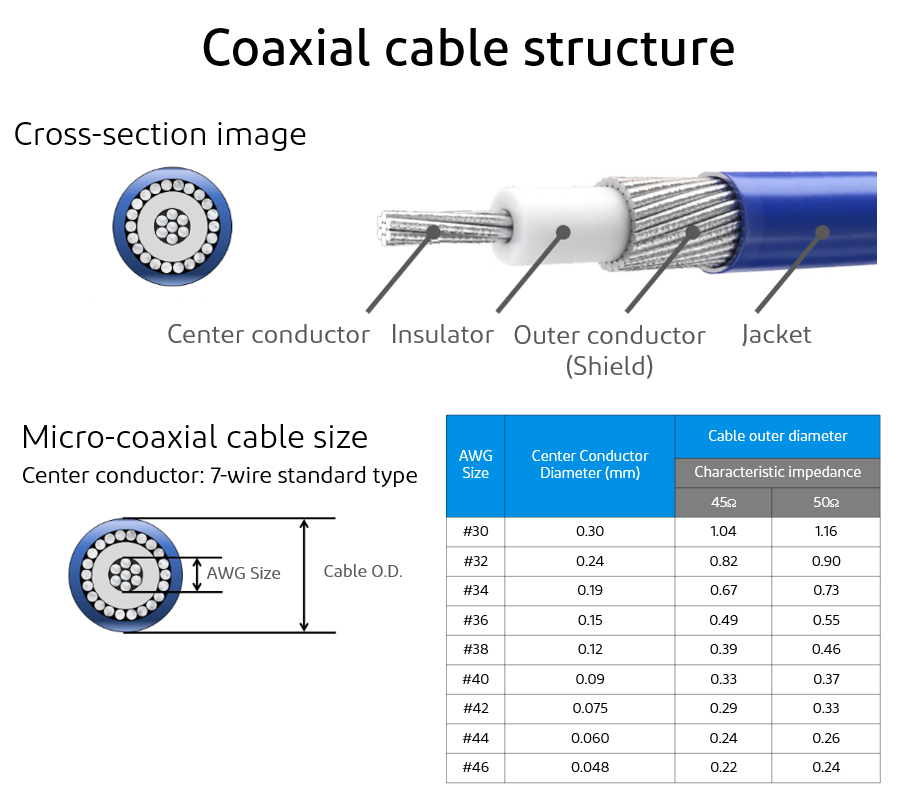

(极细同轴电缆结构图像)
想象一水通过管道。管道越宽，流经的水就越多。这同样适用于电缆。中心导体的直径越大，流经它的电流就越多。
传统观点认为，您应该始终使用较粗的电缆。但是，如前所述，与连接器一起使用的电缆尺寸也受到连接器间距的限制。
