端子与线缆保持力要求

# 什么是线束？
线束是指由铜材冲制而成的接触件端子（连接器）与电线电缆压接后，外部再塑压绝缘体或外加金属壳体等，以线束捆扎形成连接电路的组件。

# 线束的应用范围？
线束产业链包括电线电缆、连接器、加工设备、线束制造和下游拥有产业，线束应用非常广泛，可以在汽车、家用电器、计算机和通讯设备、各种电子仪器仪表等方面。

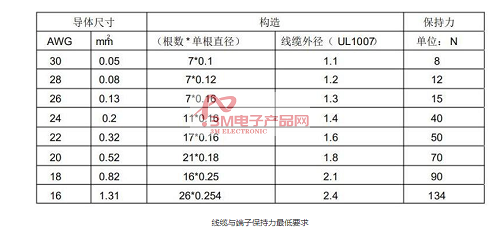

# 端子与线缆保持力要求

测试方法
(1) 测量前应清除绝缘压接部位的绝缘皮，或压接前把绝缘皮特意剥长一些，消除绝缘皮压接的机械效力。

(2) 拉力采用恒速

(3) 牵引与保持和断裂 --- 对接线柱施加的拉力达到规定值后，保持一段规定的时间，然后加大牵引力 , 直到接线柱与导线分开或导线断裂。

(4) 当有两根或多根导体合压到一个端子里去时，最小保持力要求为：导线的最小拉力要求之和× 80%，例

如：一条 30WAG和 16WAG合压到一个端子里去时，则最小保持力要求应为： （8+134）×80%=113N

# 特殊产品要求
可接受：
（1） 端子与线缆的保持力 25N—30N（建议的铆接宽度 3.4mm,高度 4.0mm）

（2） 端子铆接没有损伤线缆外皮

（3） 线芯高度，高出屏蔽端子高度小于 0.5mm

缺陷：

（1） 端子与线缆保持力大于 30N，小于 25N

（2） 端子刺穿线缆绝缘皮

（3） 线芯高度低于屏蔽端子高度，高出屏蔽端子高度大于 0.5mm
