线束端子压接标准，尺寸外观要求和插拔力测试

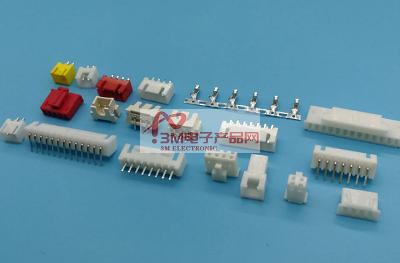

线束端子压接标准是整个线束加工过程中重要的环节之一，这次针对线束端子压接标准主要从端子压接尺寸外观要求和插拔力测试两个方面来说明。
一、压接尺寸及外观要求:
1、检验剥皮长度，线材长度，芯线剥皮损伤情况。

2.检验余料长度

3.导体压接区检验

①压接高度、宽度及压接形状，背面披锋不超过0.13mm；

②拉拔力要求；

③导体压接部位必须完全闭合并包含所有芯线；

④后喇叭口必须可见；

⑤导体末端必须平齐，伸出压接区。

4.绝缘皮压接区

①压接尺寸和形状，无特殊要求情况下压接高度取决于线材的大小，以能压紧线皮不刺穿为标准；

②摇摆测试：手握离线头6、7cm处，上下折弯90°，无松脱则说明已压紧，再检查线皮无刺破则可接受；

③除压接区外线皮无损伤。

5.弹片及端子配合区无损伤变形。

二、端子压着插拔力测试
测试工具：智能拉力测试机

测试方法：

1、取UL标准或等同于此标准的电线长约50公分，一端根据所测试的端子正确剖线。

2、将端子与线材以正确的工具和方法压接牢固，将端子部分固定于拉力机的固定座端，电线尾端固定于拉力机的固定座端，电线尾端固定于拉力机的活动座。

3、启动智能拉力测试机，直到端子与电线脱落为止。

4、将测量数据与UL标准对比，以确定测试是否成功。

5、连续做三次测试，全部成功方为合格
