电子连接器的插拔力测试工艺流程

电子连接器的形式和结构是多种多样的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的电子连接器。而电子连接器的生产工艺基本是由冲压、电镀、注塑、组装四大部分组成的，本文主要由苏州汇成元来介绍电子连接器的插拔力测试工艺流程；

---------------------------------------------------------------------------------------------

一、测试目的
电子连接器的插拔力测试目的是为了详细说明一种测定电子连接器之间所需插拔力或其保护盖与连接器所需插拔力的标准方法。

二、测试前准备

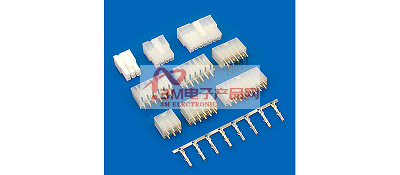

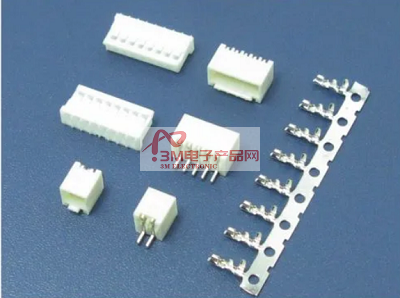

在测试时，测试样品由一插头和可接触端插座组成，样品必须匹配，除非有特别说明。样品应由所有可用硬件包括胶芯、端子、铁壳、防护罩、螺钉或导片组成。在检测前应准备好所使用的辅助夹﹑治具等。

三、测试方法
插入力测试是将两个可对插的电子连接器放在机械对插的初始位置，并且测力表和力矩表的读数均为零。按规格中说明以渐进的力率将连接器完全充分插入，并记录插入力峰值。拔出力测试是按规格中说明以渐进的力率将已对插连接器完全充分拔出，并记录拔出力值。

四、注意事项
在测试中，拉力计表盘应置于连接器的合适位置，以便于读数指针位于量规的中间，这样的操作量规可到±2%。除非规格中另有说明，样品不需要任何方法进行润滑或清洗。

---------------------------------------------------------------------------------------------
