射频同轴连接器功率容量的因素

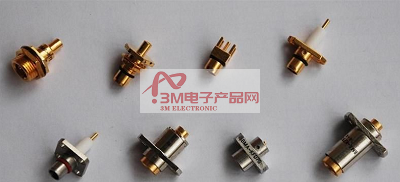

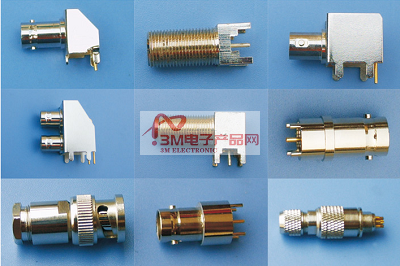

射频同轴连接器
接头规格：对同信号频率射频信号，尺寸大的接头功率承受大。例如接头针孔规格关系到连接器的电流容量，会直接关系到功率。在各类常见的射频同轴接头中，7/16(DIN)、4.3-10、N型接头规格也较大，相对应的针孔规格也较大，一般N型接头功率承受大约为SMA的3-4倍。加上N头更常用。

工作频率：射频同轴接头功率承受会随着信号频率变高而降低，传输信号信号频率变化导致消耗和电压驻波比变化，从而影响到传输功率容量，还有趋肤效果等。例如一般的SMA接头，在2GHz的功率承受大约为500W，在18GHz下的平均功率承受没到100W。频率高于18GHz的衰减器、负载等无源器件，平均功率承受大部分都在100W以内。针对毫米波的频段，像1.85mm67GHz固定衰减器在平均功率承受10W以内，1.85mm67GHz负载平均功率承受在22W以内。2.92mm的衰减器和负载可以选择的就比较多，平均功率承受最高可达100W。

---------------------------------------------------------------------------------------------------

电压驻波比：RF连接器在设计时明确了一定的电长度，在相同长度的线路中，阻抗和负载阻抗不相等时，从负载端有一部分电压和电流，被反射而返回电源侧的波，称之为反射波；从电原到负载的电压和电流称之为入射波。入射波和反射波的合成波，被称作驻波。驻波的电压最大值和最小值比值，称之为电压驻波比（亦可成为驻波系数）。反射波占用通道容量空间，致使传输功率容量降低。

接入损耗：插入损耗(IL)就是指因为RF连接器的引入导致线路上功率的消耗。看作是输出功率与输入功率比值。使连接器插损增大的因素很多，主要有：阻抗的不一致、装配精度偏差、配合端面空隙、轴线歪斜、横向偏移、偏心、加工精度及电镀工艺等所导致。因为消耗的存在使输入与输出功率之间存在差别，也会影响承受功率。

海拔气压：气压变化导致气体段介电常数发生改变，且低压时气体易电离形成电晕。海拨高度越高，气压越低，功率容量越小。

接触电阻：RF连接器的接触电阻就是指连接器插合时内外导体接触点的电阻，一般在毫欧级，数值应尽量小。它主要考核接触件的机械性能，测量时应去除体电阻.

---------------------------------------------------------------------------------------------------
