射频连接器和光纤快速连接器的介绍使用

连接器在生活中十分常见，但大家对部分连接器却并非十分了解。为增进大家对连接器的认识，本文将基于3方面介绍连接器：1.射频连接器，2.光纤快速连接器的使用方法，

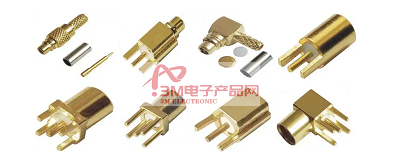

一、射频连接器

射频同轴连接器射频同轴连接器的命名方法型号命名射频同轴连接器的型号由主称代号和结构代号两部分组成，中间用短横线“-”隔开。主称代号射频连接器的主称代号采用国际上通用的主称代号，具体产品的不同结构形式的命名由详细规范做出具体规定。结构形式代号射频连接器的结构。

（一）射频连接器的选用

1、选定的RF连接器要符合实际使用的频率范围。

2、通常情况下，直式RF连接器的电性能比弯式的要好，可以根据实际使用情况来选用。

3、选定的RF连接器要有较小的驻波比。

4、选定的RF连接器要有较小的插入损耗。

5、选定的RF连接器要与配接的RF连接器或电缆的阻抗匹配。

6、螺纹RF连接器的EMC比任何卡口式、推拉式RF连接器要好。

7、有IM要求时，要考虑RF连接器的材料及镀层。

8、通用RF连接器满足要求时，不选用高性能RF连接器。

---------------------------------------------------------------------------------------------------

(二)选型注意事项

1、性价比

2、库存和采购周期

3、可测试性，可靠性，易更换性等

4、连接器跑多高频率的信号。在自定义管脚分布时，考虑到信号完整性，注意信号和地管脚的分配

5、连接器走多大的电压和电流，考虑电源去耦和热设计承受能力等

6、连接器的触头数量。一般情况下，遵循连接器少且触头数多的原则

7、连接器的安装方式，安装时的注意事项

8、连接器具体的扣接方式，是否有什么注意事项。如连接器周边是否要保证一定区域内不能有太高的器件存在，避免器件干涉

9、是否需要考虑EMC问题

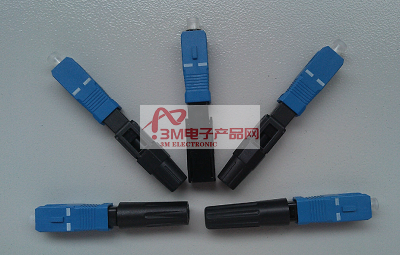

二、光纤快速连接器如何使用

光纤快速连接器也被人们成为活接头，可以用于连接两条光纤形成的连续光通路，该器件可以多次重复使用并且使用起来更快捷方便。以结构来分有机械接续型和热熔型两类;而机械接续型又包括预埋性和直通型两大类。不同类型的光纤快速连接器材料、性能、稳定低以及使用寿命和成本各有不同。

那么具体光纤快速连接器怎么用？光纤快速连接器主要包括主体、外壳以及尾帽三个部分。在这里提醒大家注意的是在从包装袋中取出上述几个物件后不要将包装袋丢弃，待后期还会用到包装袋。

1、将皮线光缆从尾帽内穿入，用剪刀将皮线光缆的外表皮剥除约5~6厘米。然后将剥下的外皮剪掉注意两侧的外皮层保持齐平状态。剥皮的过程中要谨慎小心以防对内部光纤线造成损伤。

2、将光缆放在夹具中并且将外皮边缘与夹具内的划线保持齐平，接着合上夹具盖，接下来使用米勒钳贴近夹具边缘，将露出的涂覆层剪掉露出光纤，然后用酒精清洁一下露出的白色光纤。

3、使用夹具来切割光纤，切割好之后将光缆从夹具中拿出，然后与产品包装袋上的图示进行比较符合即可。然后将光纤对准主体孔槽然后插入，初级到主体底部时停止，这时候能明显观察到光纤呈现弯曲的状态，将主体上白色的压接盖按到底部，然后将尾帽拧在主体上再扣上外壳就可以了。

---------------------------------------------------------------------------------------------------
