简单几分钟，带你了解什么是射频连接器

一、射频连接器的归类

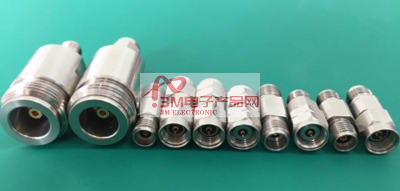

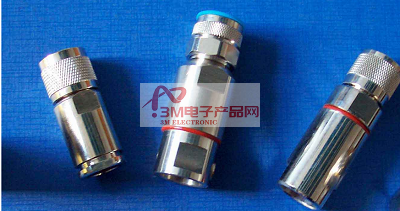

射频连接器（射频同轴连接器）是一种电连接器，其一般与同轴电缆缆一起相互配合应用。射频连接器的屏蔽掉效率一般都比较好。因此射频连接器在射频商品和数字电路设计中很多的被运用。可是射频同轴连接器的种类十分多，许多情况下非常容易搞混。射频同轴连接器的规格由主名字编号和构造编号两部份构成，正中间用短画线“-”分隔。实际设备不一样构造的取名由具体标准要求。下面的图便是一张十分完整的照片，标志出来绝大多数数的连接器名字和相对应的频率。

自然，这种标志的频率范畴也与生产商有关系，有的很有可能会更好一些，有的会差一点。

针对射频连接器而言，还能够依据插口构造和大小开展归类。

1、依据联接插口的构造：

接口式（内接口、国际信用卡口）：BNC；

外螺纹种类（左旋体外螺纹、左旋体外螺纹）：L29（7/16）、N、F、TNC、SMA、SMC、SSMA、SSMB、FME、L9（1.6/5.6）、7mm、3.5mm、2.4mm、K头（2.92mm）、1.85mm、1.0mm；
送入式（直插、锁紧）：SMB、SSMB、MCX、MMCX、SMP、SMI、BMA、SAA；

活套法兰方法

2、按规格归类：

基本型：UHF、N、7/16、7mm；

小规格：BNC、TNC；

袖珍型：SMA、SMB、SMC、MCX、BMA、SAA、3.5mm；

小型：SSMA、SSMB、MMCX、2.4mm、K（2.92mm）、1.85mm、1mm；

---------------------------------------------------------------------------------------------------

二、射频连接器的具体指标值

选择什么种类的射频连接器，要依据自身的真实运用而定。单纯性从特性来挑选得话，能够按照其电气设备性能参数来分辨。射频连接器的具体指标值：

1、特性阻抗：基本上全部射频连接器和线缆全是规范化的50ohm特性阻抗。唯一的例外情况是75ohm的电视系统的有线数字电视的连接器。射频同轴线连接器具备配对电缆线的特性阻抗也很重要。

2、VSWR（工作电压回损）：VSWR是技术员们常见来评定射频连接器的一个指标值，它与特性阻抗如出一辙。一般状况下，在关心的频率范畴以内确保在VSWR低于1.2。但并并不是一定要做到1.2，有的则是在1.5或是2下列全是符合要求的。越低自然越好咯，成本费对应的也会越高。

3、频率范畴：射频连接器工作中的频率范畴在高频率和快速行业一定要关心。频率分成好多个级别，例如1~6GHz，或是0~18GHz、20GHz、27GHz、40GHz、50GHz、67GHz、110GHz乃至高些。

4、插损：耗损是全部连接器都是会关心的一个指标值。仅仅一般射频连接器的消耗相对性会较为小（假如很大，表明有什么问题）。一般在关心的频率范畴以内都是在0.1~0.5dB之内。

5、回波损耗：在对一些做数字电路设计的技术工程师而言，VSWR并没有那麼形象化，因此有的会应用回波损耗来表现。

6、应用（插下）次数：有一些技术工程师很有可能并不太关心连接器的应用次数。这一应用次数一般觉得是插下几回以后，连接器的特性就产生变化了。一般射频连接器的插下次数是500或1000次，也会出现规定更多的。假如要对于这一做一些试验，就需要在特殊扭矩/扭距下开展，要不然难以确保这一应用次数的规定。我采用过的连接器一般都没做到过这一次数，可能能应用过100次或是200次，內部芯早已形变了，由于总会有很有可能插歪或是用劲过大而晃动。

---------------------------------------------------------------------------------------------------
